《2025年点石成金金牌夺冠八年级物理上册人教版辽宁专版》

13. 将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时高脚杯装水的部分和杯内水的组合相当于一个凸透镜，看到的左右颠倒的黑白卡片是实 (选填“实”或“虚”)像。

答案： 13.凸透镜　实

14. 如图是某款“神器”——“小屏变大屏”装置，把手机放在其后置支架上，手机到“神器”的距离为15 cm，从“神器”的屏幕前方看去，能看到一个正立、放大的手机画面的像。小明查阅资料后发现，该“神器”的成像原理类似于凸透镜成像，则该成像与放大镜(选填“照相机”“幻灯机”或“放大镜”)的应用情景是一样的，且像为虚(选填“实”或“虚”)。

答案： 14.放大镜　虚

15. 如图所示，纸筒A的一端蒙有一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个照相机模型。使用时，应该将该模型的B(选填“A”或“B”)端朝着明亮的室外，调整A、B间的距离，直到在半透明纸上得到清晰的像。当看近处的景物时很清楚，再看远处的景物时，应该使A、B间的距离变小(选填“大”或“小”)。

答案： 15.B　小

16. 如图所示，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S的位置。

答案：
16.如图所示。

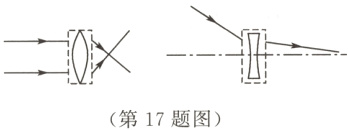

17. 在如图所示的光路图中，分别在虚线框中填入合适的透镜。

答案：
17.如图所示。

18. (18分)某实验小组进行“探究凸透镜成像”的实验，操作如下：

(1) 实验在较暗(选填“较暗”或“较亮”)的环境中进行，现象更明显。
(2) 实验前，调整烛焰和光屏的中心与凸透镜的光心在同一高度。
(3) 正确测出凸透镜的焦距f，物距为u。当u＜f时，烛焰成正立、放大的虚像；当u=f时，不能(选填“能”或“不能”)观察到烛焰的像；当u＞f时，烛焰成倒立、实像(选填“正立、实像”“正立、虚像”“倒立、实像”或“倒立、虚像”)。同学们分析得出：像的虚实由物距和焦距的大小关系决定。
(4) 当蜡烛、凸透镜和光屏处于如图甲所示位置时，恰好在光屏上成清晰的像，此时光屏上所成像的特点与投影仪(选填“照相机”“放大镜”或“投影仪”)原理相同。
(5) 若仅将图甲中凸透镜换成焦距相同直径较小的凸透镜，光屏上所成的像与原来相比变暗(选填“变小”“变暗”或“变不完整”)了。
(6) 若仅将图甲中凸透镜换成直径大小相同、焦距稍小的凸透镜，则需将光屏向左(选填“向左”或“向右”)移动才能成清晰的像。
(7) 如图乙所示，凸透镜的焦距为10 cm，保持光屏位置不变，让蜡烛和凸透镜分别以4 cm/s和2 cm/s的速度，同时沿光具座匀速向左运动，经过2.5 s，光屏上成清晰等大 (选填“放大”“等大”或“缩小”)的像。

答案： 18.
(1)较暗　
(2)同一高度
(3)不能　倒立、实像　物距和焦距
(4)投影仪　
(5)变暗　
(6)向左
(7)等大
