16. 大雁塔屹立在西安已逾千年，国庆假期来西安旅游的小华用照相机记录了这一地标性建筑。照相机的镜头是一个凸 (选填“凹”或“凸”)透镜，大雁塔在照相机感光元件上形成一个倒立、缩小的实像。完成图甲拍摄后，小华想在原位置拍摄如图乙所示的近景，照相机的镜头应该前伸 (选填“前伸”或“后缩”)。

答案： 16.凸　实　前伸

17. 如图所示，请画出与入射光线对应的折射光线。

答案：
17.如图所示。

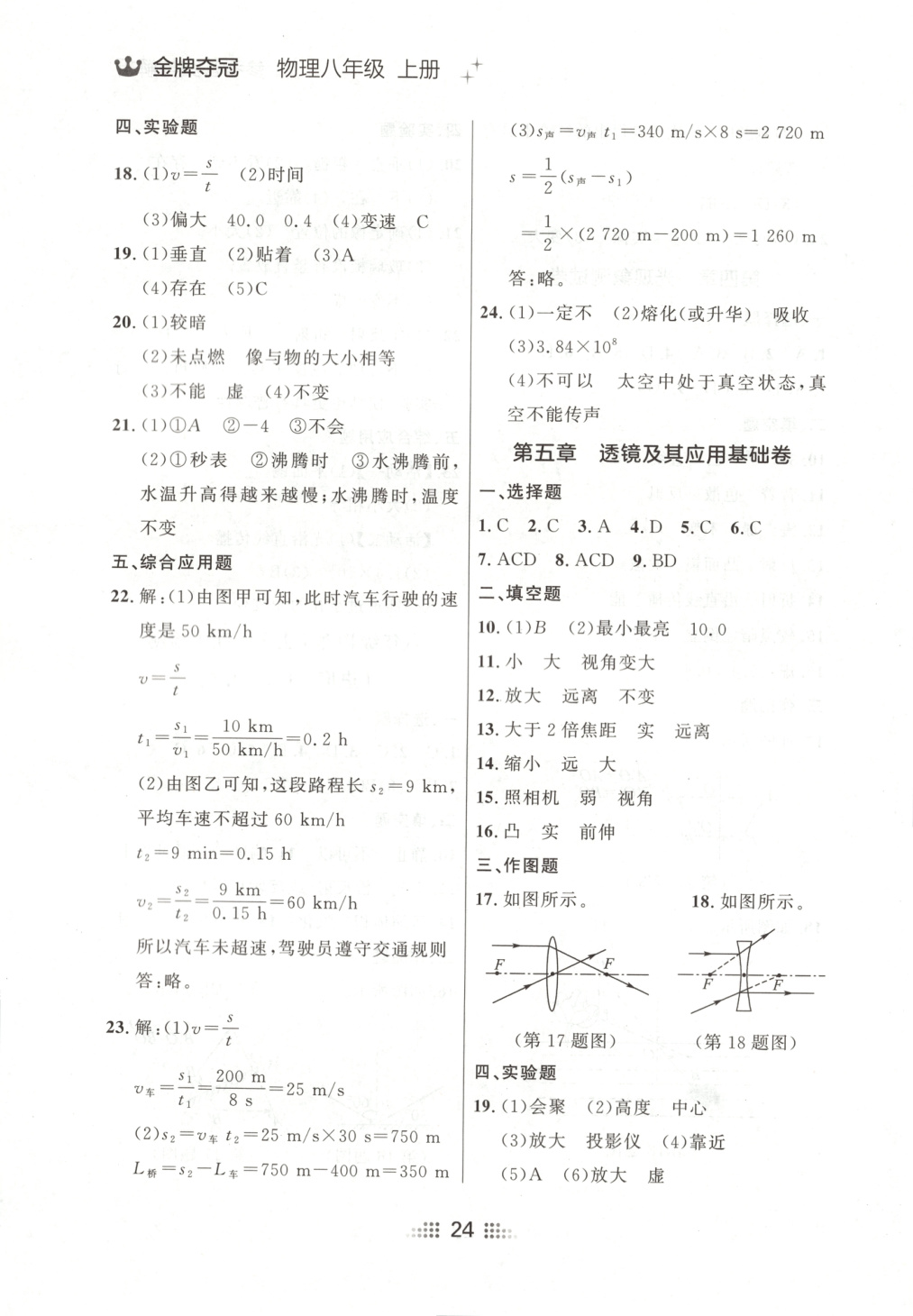

18. 请完成如图所示的光路图。

答案：
18.如图所示。

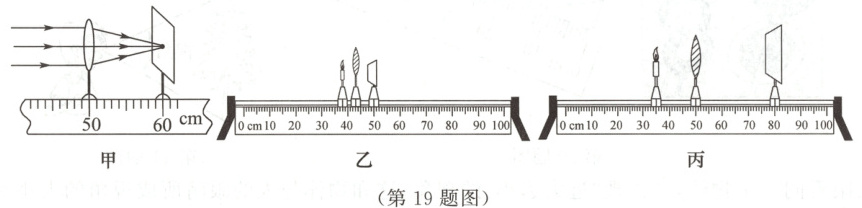

19. 在“探究凸透镜成像的规律”的实验中。

(1)一束平行光通过凸透镜后，在光屏上得到一个最小、最亮的光斑，如图甲所示，说明凸透镜对光有会聚作用，该凸透镜的焦距为10.0cm。
(2)如图乙所示，实验时应先调整光屏的高度，以保证烛焰的像能成在光屏的中心。
(3)将蜡烛移到如图丙所示位置时，烛焰恰好在光屏上成倒立、放大(选填“放大”“缩小”或“等大”)的实像，生活中的投影仪(选填“照相机”“投影仪”或“放大镜”)就是利用了此成像原理。
(4)将蜡烛远离凸透镜，则应将光屏靠近(选填“远离”或“靠近”)凸透镜，才能再次在光屏上成清晰的像。

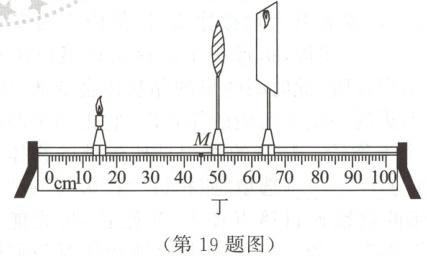

(5)随着实验的进行，蜡烛越来越短，在光屏上像的位置将偏高，如图丁所示。你的解决方法是A(填字母序号)。
A. 将凸透镜向下调节
B. 将凸透镜向上调节

(6)高度调节合适后，把蜡烛移到图丁的M点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时凸透镜成的是正立、放大(选填“放大”或“缩小”)的虚像。

答案： 19.
(1)会聚　
(2)高度 中心
(3)放大　投影仪　
(4)靠近
(5)A　
(6)放大　虚
