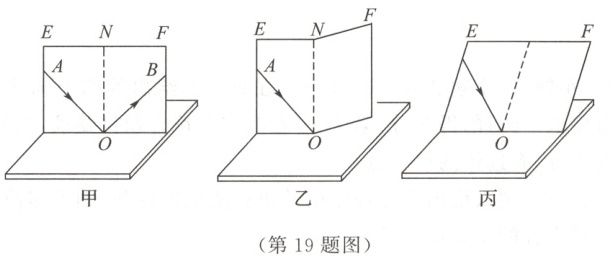

19. (5分)如图甲是“探究光的反射定律”的实验装置，平面镜放在水平桌面上，E、F是两块粘连起来的硬纸板，且可绕ON转动。在纸板E上安装一支可在纸板平面内自由移动的激光笔。

(1)实验前，把平面镜放在桌面上，应将纸板垂直放置在平面镜上。
(2)实验时，为了使入射光和反射光的径迹同时显示在纸板上，应让激光笔发出的光束贴着(选填“垂直”或“贴着”)纸板E射到O点。
(3)为了探究反射角与入射角大小的关系，应进行的操作是A(填字母序号)。
A. 改变光线AO与ON的夹角
B. 沿ON向后转动纸板F
C. 改变纸板与平面镜之间的夹角
D. 沿ON向后转动纸板E
(4)如图乙所示，将纸板F绕ON向后翻转任意角度，发现纸板F上都不能看到反射光线，此时反射光线存在(选填“存在”或“不存在”)。
(5)如图丙所示，若将纸板E、F(连同激光笔)绕底边同时向后倾斜，此时反射光束C(填字母符号)。
A. 仍在纸板上呈现
B. 被纸板挡住
C. 在纸板前方

答案： 19.
(1)垂直　
(2)贴着　
(3)A　
(4)存在　
(5)C
