《2025年伴你学单元达标测试卷九年级物理上册苏科版》

17. 小明用“伏安法”测小灯泡的电阻,小灯泡额定电压是 $ 2.5V $,电源电压 $ 6V $.
(1) 请用笔画线代替导线,将图甲所示的实物电路连接完整.
(2) 在连接电路时,开关应断开,滑动变阻器滑片 $ P $ 应位于B(选填“A”或“B”)端.
(3) 闭合开关,移动滑动变阻器的滑片 $ P $,当电压表的示数为 $ 2.5V $ 时,电流表示数如图乙所示,此时小灯泡的电阻约为10.4$ Ω $(保留一位小数);他把多次测量的电流值和电压绘制成 $ I - U $ 图像,发现 $ I - U $ 图线是一条曲线,原因是灯丝的电阻随温度的升高而增大.
(4) 如果还想测量额定电压为 $ 3.8V $ 的小灯泡正常发光时的电阻,但是电压表的 $ 15V $ 量程已经损坏,在不改变原器材的情况下,你的办法是将电压表改接滑动变阻器的两端,且调节电压表的示数为 2.2 V.

答案： （1）图略 （2）断开 B （3）10.4 灯丝的电阻随温度的升高而增大 （4）将电压表改接滑动变阻器的两端,且调节电压表的示数为 2.2 V

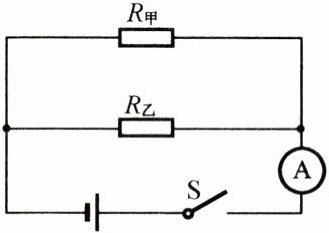

18. 甲、乙两个导体并联在电路中,如图所示. 若甲导体的电阻为 $ 12Ω $,电源的电压是 $ 6V $,且电路中的总电流为 $ 0.9A $.
求:(1) 通过导体乙的电流;
(2) 导体乙的电阻.

答案： （1）0.4 A （2）15 Ω

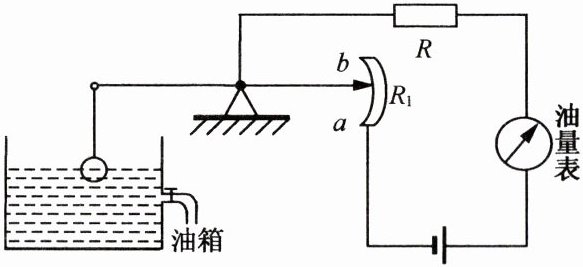

19. 如图表示一种自动测定油箱内燃油体积的油量表(实际上是量程为 $ 0 - 0.6A $ 的电流表改装而成),滑动变阻器 $ R_1 $ 的最大值为 $ 60Ω $,金属杠杆的右端是滑动变阻器的滑片. 从油量表指针所指的刻度,就可以知道油箱内燃油的体积. 电源电压为 $ 24V,R $ 为定值电阻.
(1) $ R $ 的作用是保护电路,当油箱油面下降时,油量表的示数将变小;
(2) 油箱装满汽油时,油量表示数为最大值(即电流表达到最大值,此时滑动变阻器的触头在某一端),求 $ R $ 的阻值;
(3) 当油箱中的汽油用完时(此时滑动变阻器的触头在某一端)电路中的电流为多少?

答案： （1）保护电路变小 （2）40 Ω （3）0.24 A
