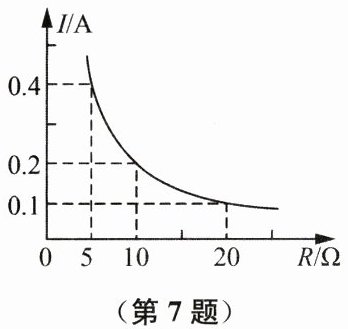

7. 在探究“电流与电阻关系”实验中,某同学根据实验数据作出如图所示的图像,下列说法正确的是
A.导体中的电流与导体的电阻成正比
B.电源至少选用两节新干电池
C.换用 $ 2Ω $ 电阻做实验时,需要更换电压表量程
D.多次实验是为了求平均值,以减小实验误差
A.导体中的电流与导体的电阻成正比
B.电源至少选用两节新干电池
C.换用 $ 2Ω $ 电阻做实验时,需要更换电压表量程
D.多次实验是为了求平均值,以减小实验误差
答案：
B

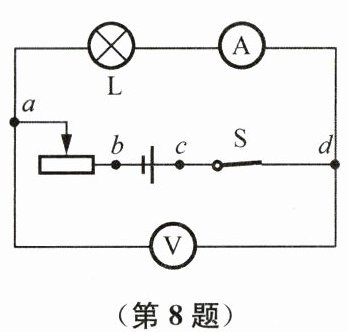

8. 如图所示电路,闭合开关 $ S $,灯泡 $ L $ 不亮且电流表和电压表均无示数. 用电压表检测电路,当电压表分别接 $ a、b $ 两点和 $ b、d $ 两点时,电压表均无示数,接 $ c、d $ 两点时电压表有示数,则可判定
A.变阻器短路
B.灯泡短路
C.开关断路
D.电流表断路
A.变阻器短路
B.灯泡短路
C.开关断路
D.电流表断路
答案：
C

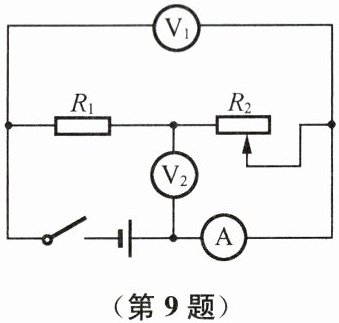

9. 如图所示,电源电压保持不变,闭合开关,滑动变阻器的滑片向左移动的过程中,下列说法正确的是
A.电压表 $ V_1 $ 示数变大,电流表 $ A $ 示数变小
B.电压表 $ V_2 $ 示数不变,电流表 $ A $ 示数变大
C.电压表 $ V_1 $ 和电流表 $ A $ 示数的乘积变大
D.电压表 $ V_2 $ 示数和电流表的比值不变
A.电压表 $ V_1 $ 示数变大,电流表 $ A $ 示数变小
B.电压表 $ V_2 $ 示数不变,电流表 $ A $ 示数变大
C.电压表 $ V_1 $ 和电流表 $ A $ 示数的乘积变大
D.电压表 $ V_2 $ 示数和电流表的比值不变
答案：
C

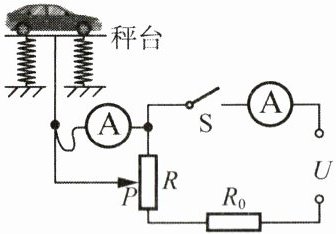

10. 如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接.未称量时,滑动变阻器 $ R $ 的滑片 $ P $ 在最上端,称量时,滑片 $ P $ 向下滑动. 闭合开关 $ S $,车辆总质量越大时
A.电压表示数越大
B.电压表示数越小
C.电流表示数越大
D.电流表示数越小
A.电压表示数越大
B.电压表示数越小
C.电流表示数越大
D.电流表示数越小
答案：
A
11. 导体的电阻大小与导体的材料、
长度
和横截面积
有关.
答案：
长度 横截面积
12. 把电阻 $ R_1 = 5Ω $ 与电阻 $ R_2 = 15Ω $ 串联起来接入电路中,流过 $ R_1、R_2 $ 的电流之比是
1:1
,$ R_1、R_2 $ 两端的电压之比是1:3
.
答案：
1:1 1:3
13. 当导体两端的电压为 $ 3V $ 时,通过的电流为 $ 0.2A $,则导体的电阻是
15
$ Ω $,若它两端电压变为 $ 0V $,则阻值是15
$ Ω $.
答案：
15 15
