《2025年伴你学单元达标测试卷九年级物理上册苏科版》

18. (10分)为探究并联电路中电压的规律,实验室提供的器材有:干电池组(电压为3伏)、电压表、多个小灯泡、开关、导线若干.

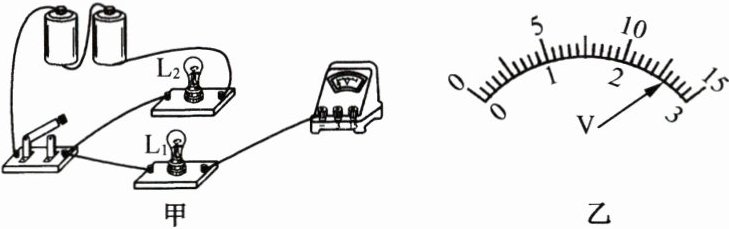

(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测L₁两端的电压;
(2)电路连接正确后进行实验,某小组分别测出L₁、L₂两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为2.6V.根据这组数据,该小组得出并联电路中电压的规律.你认为实验疏漏之处是实验次数太少,具有偶然性;纠正后得到并联电路中的电压规律为$U=U_{1}=U_{2}$.

答案：
(1) 图略
(2) 2.6 实验次数太少,具有偶然性 $U=U_{1}=U_{2}$

19. (8分)有一种节日彩灯由50只相同的小灯泡串联而成,接到照明电路中,50只小灯泡都发光,如果电源插头处电流为200mA,那么:
(1)通过每只灯泡的电流是多少A?
(2)每只灯泡两端的电压是多少V?

答案：
(1)
∵串联时电流处处相等
∴$I=200\ mA=0.2\ A$
(2) 4.4 V

20. (12分)如图所示的电路中,电源电压3V,闭合开关S,电流表A₂的读数为0.16A,再闭合S₁后另一只电流表的读数为0.34A.则:
(1)通过L₁和L₂的电流分别是多大?
(2)电压表的读数是多少?

答案：
(1) $I_{1}=0.16\ A$ $I_{2}=0.18\ A$
(2) $U=3\ V$
