13. 如图所示的电路开关闭合,电流表A₁与A₂指针的位置如图所示,电流表A₁的示数是
0.8
A,电流表A₂的示数是0.24
A.通过灯泡L₂的电流是0.56
A.
答案：
0.8 0.24 0.56
14. 如图是电冰箱的简化电路图.图中L是电冰箱内的照明灯,M是压缩机的电动机,开关S₁、S₂都闭合时,L与M
并联
(选填"串联"或"并联"),S₁、S₂中属于温控开关的是$S_2$
.
答案：
并联 $S_2$
15. 如图所示的电路,电源电压是3V,闭合开关S后,两灯均发光,电压表的示数是1.4V,此时灯L₁两端的电压是
1.6
V ;一段时间后,两灯同时熄灭,电压表示数变大,导致这种电路故障的原因可能是$L_2$断路
.
答案：
1.6 $L_2$断路
16. (12分)

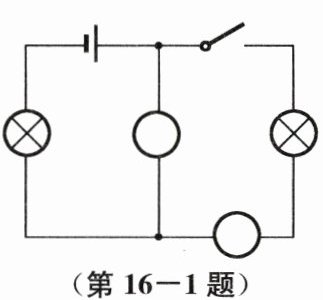

(1) 在16-1图的电路中的"○"内,填上适当的电表符号,使开关闭合时两灯均能发光;
(2) 常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报.方向盘包裹气囊并通过导气管连接压力开关S₁,压力开关S₂置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响.请以笔画线完成电路连接.
(1) 在16-1图的电路中的"○"内,填上适当的电表符号,使开关闭合时两灯均能发光;
(2) 常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报.方向盘包裹气囊并通过导气管连接压力开关S₁,压力开关S₂置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响.请以笔画线完成电路连接.
答案：
(1) 上“V”，下“A”；
(2) 如上述连线。
(1) 上“V”，下“A”；
(2) 如上述连线。
17. (12分)探究串联电路中电压的规律.

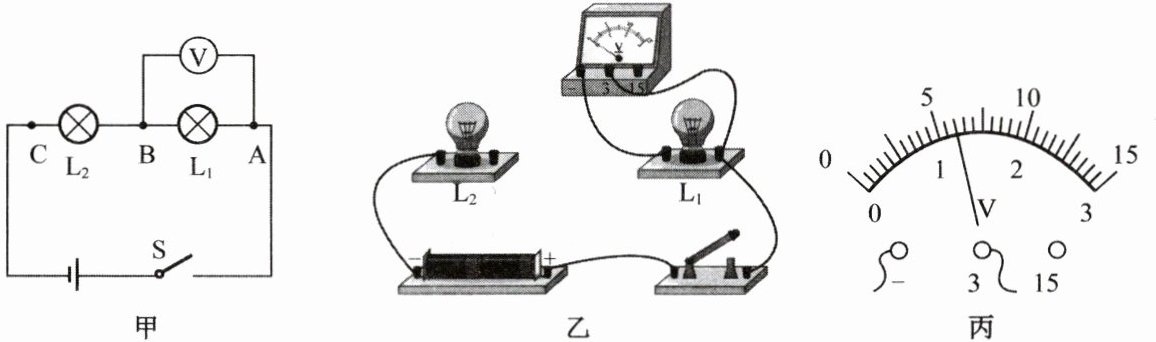

(1) 根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整;
(2) 连接电路时,开关应处于
(3) 用电压表分别测出电压$U_{AB}、$$U_{BC}$和$U_{AC}. $其中测$U_{AB}$时,电压表的示数如图丙所示,示数为
①分析表中数据,得出:串联电路两端的总电压等于各部分电路两端电压
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验.此外,还可以
(1) 根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整;
(2) 连接电路时,开关应处于
断开
状态,正确连接电路后,闭合开关,若灯L₂断路,则L₁两端无

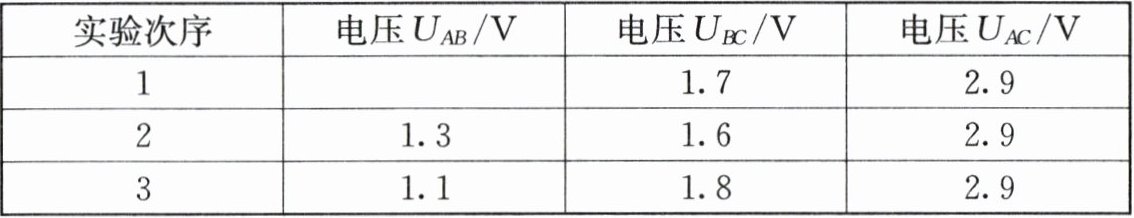

(有/无)电压;(3) 用电压表分别测出电压$U_{AB}、$$U_{BC}$和$U_{AC}. $其中测$U_{AB}$时,电压表的示数如图丙所示,示数为
1.2
V. 接着更换不同规格的灯泡并多次实验,数据记录见表:①分析表中数据,得出:串联电路两端的总电压等于各部分电路两端电压
之和
;②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验.此外,还可以
更换电压不同的电源多次实验
.
答案：
(1)图略
(2)断开 无
(3)1.2 之和 更换电压不同的电源多次实验
(1)图略
(2)断开 无
(3)1.2 之和 更换电压不同的电源多次实验
