《2025年伴你学单元达标测试卷九年级物理上册苏科版》

18. (8分)在探究"水果电池的电压与哪些因素有关"的实验中,如图所示.
(1) 小明作出以下猜想:
猜想一:水果电池的电压与水果种类有关;
猜想二:水果电池的电压与两电极间的距离有关;
猜想三:水果电池的电压与两电极插入水果的深度有关;

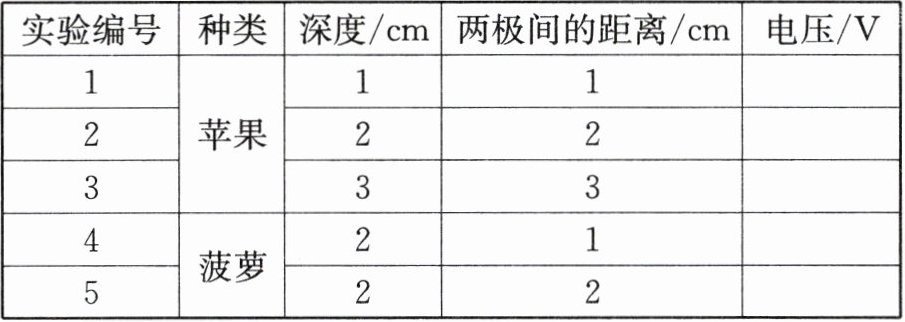

为了验证上述猜想是否正确,小明设计并记录了如下表格:

| 实验编号 | 种类 | 深度/cm | 两极间的距离/cm | 电压/V |
|----|----|----|----|----|
| 1 | 苹果 | 1 | 1 | |
| 2 | 苹果 | 2 | 2 | |
| 3 | 苹果 | 3 | 3 | |
| 4 | 菠萝 | 2 | 1 | |
| 5 | 菠萝 | 2 | 2 | |
① 为验证猜想一,应做编号为2、5的实验;
② 为验证猜想二,应做编号为4、5的实验.

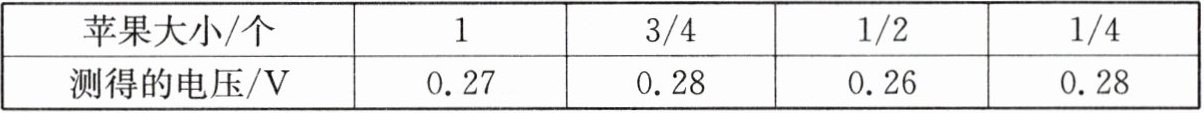

(2) 小明又提出猜想四:水果电池的电压与水果大小有关.他将苹果依次切去一部分来做实验,保证其他条件相同,并将数据记录如下:

该实验说明水果电池的电压与水果的大小无关.
(3) 以上探究实验所用的探究方法是控制变量法.

答案：
(1)①2、5 ②4、5
(2)水果电池的电压与水果的大小无关
(3)控制变量法

19. (10分)如图所示电路,当开关S₁闭合时电流表示数是0.3A,当开关S₁S₂都闭合时电流表示数是0.5A.问:
(1) 当S₁S₂都闭合时,灯泡L₁L₂是如何连接的?
(2) 当S₁S₂都闭合时,通过灯泡L₁的电流是多少A?

答案：
(1)当$S_1$ $S_2$都闭合时,灯泡$L_1$ $L_2$是并联
(2)0.2 A

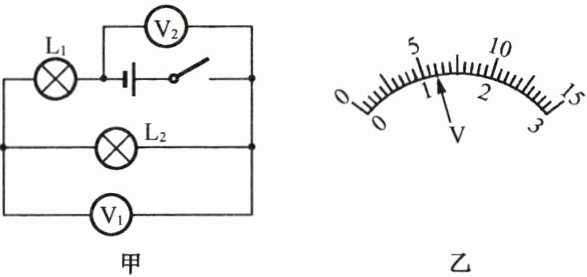

20. (8分)如图甲所示的电路中,当闭合开关后,两个电压表的指针均为图乙所示,求:
(1) 灯L₁两端的电压;
(2) 灯L₂两端的电压.

答案： $U_1=4.8\ V$ $U_2=1.2\ V$
