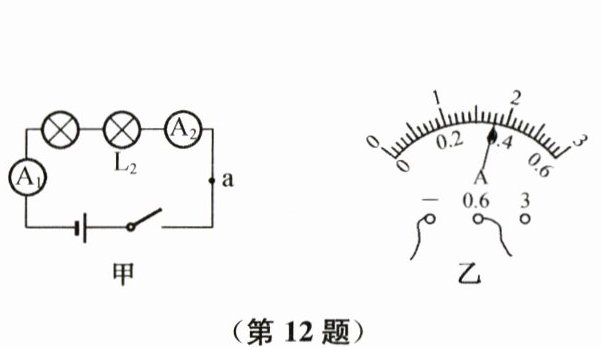

12. 图甲是“探究串联电路中的电流关系”的电路图,开关闭合后电流表A₁的示数如图乙,那么电流表A₂的示数应是
0.36
A,若将A₁接到a处,它的示数应是0.36
A.
答案：
0.36 0.36

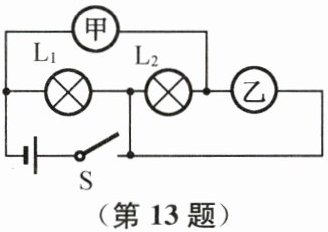

13. 如图所示,若在甲、乙两处分别装入电压表或电流表,当开关闭合后,两灯均能正常发光,则
乙
(甲/乙)处的电表是电压表,甲
(甲/乙)处的电表是电流表.
答案：
乙 甲

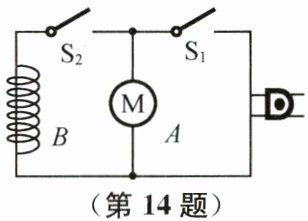

14. 如图所示是一把既能吹冷风,又能吹热风的电吹风的简化电路,图中A是吹风机,B是电热丝,将插头插入插座,若只闭合开关S₁,则电吹风吹出的是
冷
风;若将开关S₁、S₂都闭合,则电吹风吹出来的是热
风.
答案：
冷 热
15. 如图所示的电路中,要使灯L₁和L₂连接成并联电路,应闭合开关
$S_{1}$、$S_{3}$
;要使灯L₁和L₂连接成串联电路,应闭合开关$S_{2}$
.
答案：
$S_{1}$、$S_{3}$ $S_{2}$

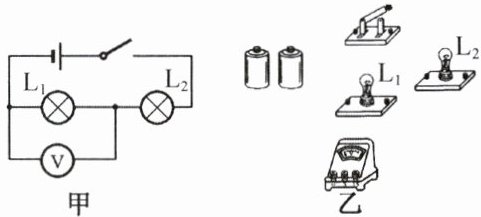

16. (12分)(1)请按图甲用笔画线代替导线把图乙中的元件连接成实验电路(导线不能交叉);
(2)根据下面的电路实物图在右面的方框内画出电路图.
(2)根据下面的电路实物图在右面的方框内画出电路图.
答案：
(1)
(2)
(1)
(2)

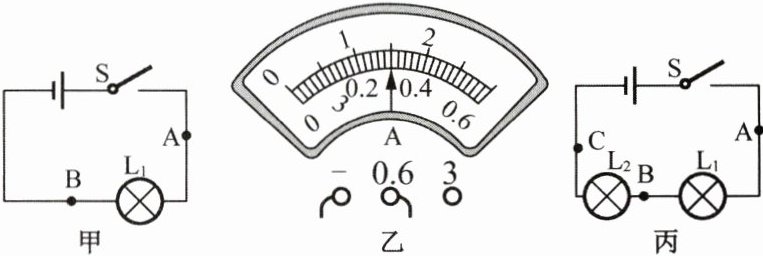

17. (8分)(2024·江苏苏州)探究串联电路中电流的特点.
猜想:由于用电器耗电,电流流过用电器会减小.
(1)按图甲接好电路,闭合开关后发现灯不亮,为了找出原因,将电压表接在A、B两点间,闭合开关发现电压表有示数,说明有可能存在
(2)排除故障后,用电流表测出A点电流,如图乙所示,则I_A=
(3)为进一步得出两个灯串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出I_A=I_B=I_C;小华认为不需要再测量,在(2)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程:
猜想:由于用电器耗电,电流流过用电器会减小.
(1)按图甲接好电路,闭合开关后发现灯不亮,为了找出原因,将电压表接在A、B两点间,闭合开关发现电压表有示数,说明有可能存在
$L_{1}$ 断路
故障.(2)排除故障后,用电流表测出A点电流,如图乙所示,则I_A=
0.3
A,再测出B点电流,得到A、B两点电流相等.更换不同规格的灯泡,重复上述实验,都得到相同结论.由此判断猜想是错误
的.(3)为进一步得出两个灯串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出I_A=I_B=I_C;小华认为不需要再测量,在(2)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程:
因为$I_{A}=I_{B}$,$I_{B}=I_{C}$,所以$I_{A}=I_{B}=I_{C}$
.
答案：
(1) $L_{1}$ 断路
(2) 0.3 错误
(3) 因为$I_{A}=I_{B}$,$I_{B}=I_{C}$,所以$I_{A}=I_{B}=I_{C}$
(1) $L_{1}$ 断路
(2) 0.3 错误
(3) 因为$I_{A}=I_{B}$,$I_{B}=I_{C}$,所以$I_{A}=I_{B}=I_{C}$
