《2025年伴你学单元达标测试卷九年级物理上册苏科版》

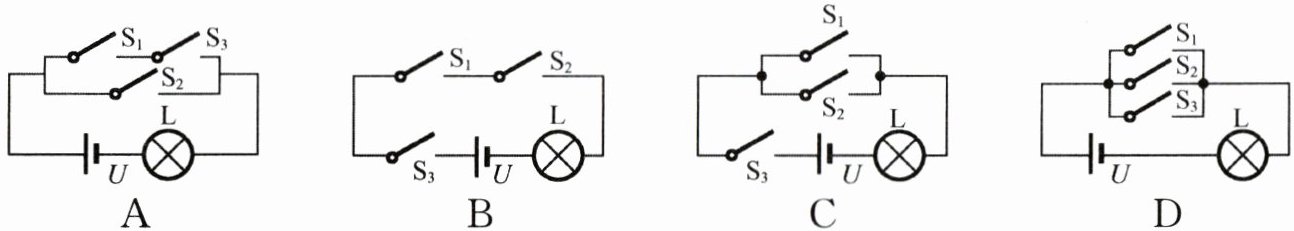

7. 常用智能手机是通过指纹开关S₁或密码开关S₂来解锁的,若其中任一方式解锁失败后,锁定开关S₃均会断开而暂停手机解锁功能,S₃将在一段时间后自动闭合而恢复解锁功能.若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是(C)

答案： C

8. 如图所示,电路元件及导线连接均完好,闭合开关S₁、S₂,则(B)

A.L₁不能发光,L₂能发光
B.L₁能发光,L₂不能发光
C.L₁、L₂都能发光
D.L₁、L₂都不能发光

答案： B

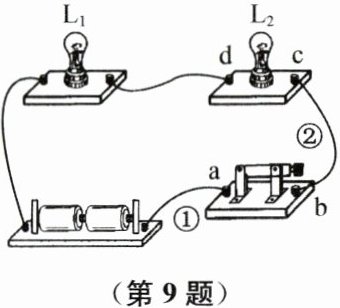

9. 如图所示电路,闭合开关,灯泡都不发光.为了寻找原因,用一根完好导线,一端固定在电源正极,另一端依次接触a、b、c、d四个接线柱,发现只有与d接线柱接触时小灯泡L₁才发光.若电路中只有一处断路,位置可能是(D)

A.导线①
B.开关
C.导线②
D.灯泡L₂

答案： D

10. 如图所示,电路中电源电压不变,闭合开关S后,下列说法正确的是(C)

A.电压表的示数变大,电流表的示数变大
B.电压表的示数变大,电流表的示数不变
C.电压表的示数不变,电流表的示数变大
D.电压表的示数不变,电流表的示数不变

答案： C

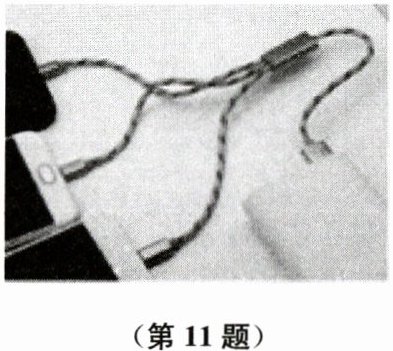

11. 如图所示,是小明用三合一充电宝给三部关机的手机同时充电的情景.这三部手机是并联连接,充电过程中手机的电池相当于电路组成中的用电器部分.

答案： 并联 用电器
