《2025年伴你学单元达标测试卷九年级物理上册苏科版》

14. 如图是小明用身边的器材自制的简易调光灯. 闭合开关,回形针向左移动,灯泡亮度变亮;但小明发现灯泡亮度变化不明显,他应该调换更细(选填“粗”或“细”)的铅笔芯来做实验

答案： 变亮 细

15. 一只灯泡的额定电压为 $ 8V $,正常发光时通过它的电流为 $ 0.4A $,现将该灯泡接在 $ 12V $ 的电源上,为使其正常发光,应串联一个10$ Ω $ 的电阻.

答案： 串 10

16. 某同学用如图所示的电路研究通过导体的电流与导体两端的电压、导体电阻间的关系. 若保持电源电压和电阻箱 $ R_1 $ 的阻值不变,移动滑动变阻器 $ R_2 $ 的金属滑片 $ P $,可测得不同的电流、电压值,如表 1 所示. 然后,他又改变电阻箱 $ R_1 $ 的阻值,测得相应的电流值,如表 2 所示.

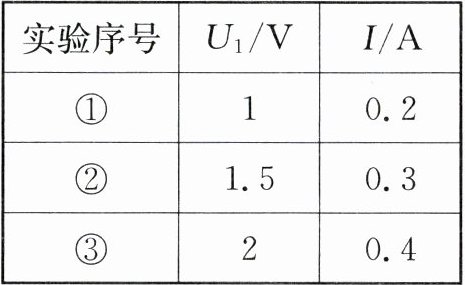

表 1：
|实验序号| $ U_1/V $ | $ I/A $ |
| ---- | ---- | ---- |
| ① | 1 | 0.2 |
| ② | 1.5 | 0.3 |
| ③ | 2 | 0.4 |

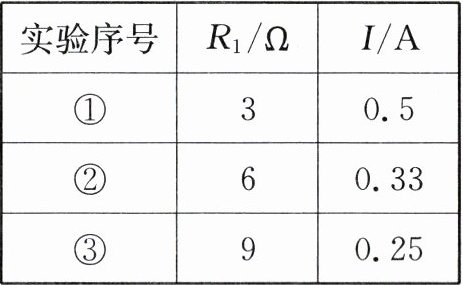

表 2：
|实验序号| $ R_1/Ω $ | $ I/A $ |
| ---- | ---- | ---- |
| ① | 3 | 0.5 |
| ② | 6 | 0.33 |
| ③ | 9 | 0.25 |
(1) 研究通过导体的电流与导体两端的电压关系时,滑动变阻器的作用是保护电路,改变定值电阻两端的电压.
(2) 根据表 1 的数据,你能得出的结论是:当电阻一定时,电流与电压成正比;此时电阻箱接入电路的电阻为5$ Ω $.
(3) 分析表 2 中的数据可知:电流与电阻不成(选填“成”或“不成”)反比,这与欧姆定律不符(选填“相符”或“不符”),原因是没有控制电阻箱两端的电压不变. 正确的操作方法是:改变电阻箱 $ R_1 $ 的阻值后,移动滑片,使电阻箱两端的电压相等.
(4) 在实验操作过程中,某同学发现,闭合开关后电压表的示数接近电源电压,电流表的示数为零,则电路的故障可能是$ R_{1} $断路.
(5) 本实验中,要重复进行多次,目的是得到普遍规律,避免偶然性.

答案： （1）保护电路,改变定值电阻两端的电压 （2）当电阻一定时,电流与电压成正比;5 （3）不成 不符没有控制电阻箱两端的电压不变；移动滑片,使电阻箱两端的电压相等. （4）$R_{1}$断路 （5）得到普遍规律,避免偶然性
