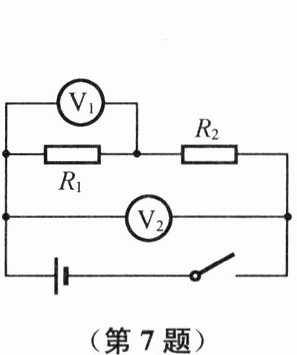

7. 如图所示,完全相同的两个电压表,都有最大测量值是3V和15V两个量程,闭合开关后,发现两个电压表指针的偏转角度相同,则(A)

A.R₁:R₂=1:4
B.R₁:R₂=4:1
C.R₁:R₂=1:5
D.R₁:R₂=5:1

答案： A

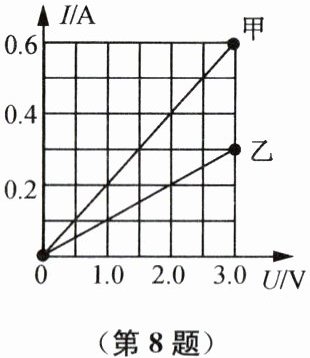

8. 小华同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法错误的是(D)

A.当在导体乙的两端加上1V的电压时,通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3V的电源上时,干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻

答案： D

9. 为了测未知电阻Rₓ的阻值,某同学利用阻值已知的电阻R₀,电流表或电压表分别设计了如图所示的四种电路,其中可行的是(电源电压未知且不变)(A)

A.(2)(4)
B.(2)(3)
C.(1)(3)
D.(3)(4)

答案： A

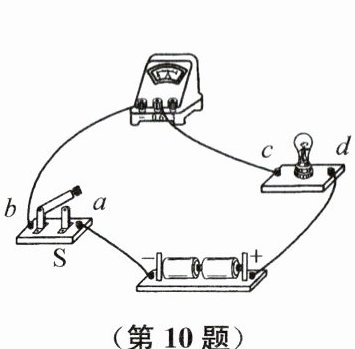

10. 如图所示,开关S闭合后,小灯泡不发光,电流表无示数.这时用电压表测得a、b两点间和b、c两点间的电压均为零,而a、d间和b、d间的电压均不为零,这说明(D)

A.电源接线柱接触不良
B.开关的触片或接线柱接触不良
C.电流表接线柱接触不良
D.灯泡灯丝断了或灯座接触不良

答案： D

11. 白炽灯用久了灯丝变细,灯丝电阻变大;滑动变阻器是通过改变连入电路中的电阻丝的长度来改变电阻的.

答案： 大 长度

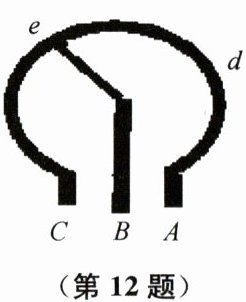

12. 如图是一种可以改变收音机音量大小的电路元件结构示意图,A、B、C是固定的铜片,d是一段弧形电阻,e是一端连接在B上、另一端可在d上滑动的铜片.为了使滑片e顺时针转动时音量增大(通过该元件的电流增大),应该将该元件的铜片B和铜片A接入电路.

答案： A
