例3

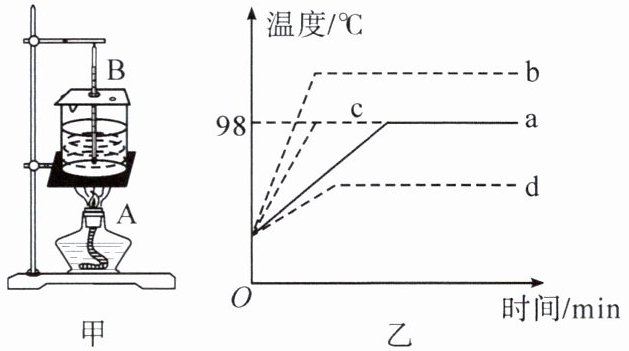

(2024·枣庄)某实验小组用如图甲所示的实验装置探究“水沸腾前后温度变化的特点”。
(1)安装如图甲所示装置时,应该先确铁圈 $ A $ 的位置,确定其高度时,______(选填“需要”或“不需要”)点燃酒精灯。

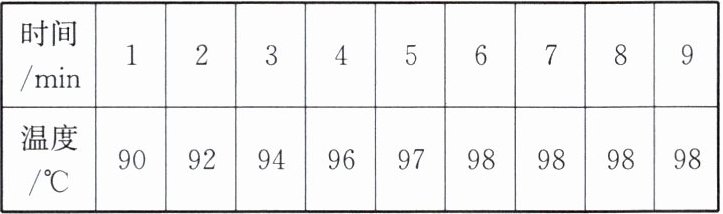

(2)小明记录的数据如表所示,从表格中可以看出,水在沸腾前,吸收热量,温度______；水在沸腾过程中,吸收热量,温度______。此时当地的大气压______(选填“高于”“低于”或“相等”)1个标准大气压。
| 时间/min | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 温度/℃ | 90 | 92 | 94 | 96 | 97 | 98 | 98 | 98 | 98 |
(3)小明根据实验数据绘制的水沸腾前后温度随时间变化的图像如图乙中的 $ a $ 所示,如果同组的小红减少烧杯中水的质量,水沸腾前后温度随时间变化的图像可能是图乙中的______(选填“b”“c”或“d”)。

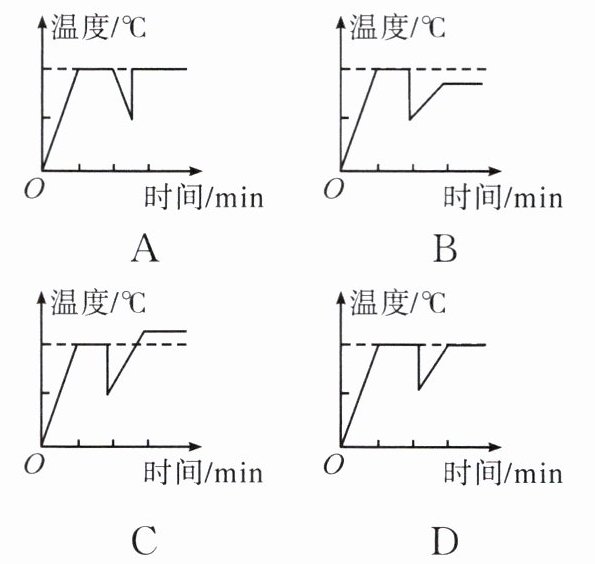

(4)星期天小明在家烧水煮饺子,当水烧开准备下饺子时,妈妈提醒他锅里的水有点少,于是小明又往锅里迅速加了一大碗水(水量比锅里的少),用同样大的火直至将水再次烧开。下面能说明整个烧水过程中温度随时间变化的图像是______(选填字母)。
思路点拨
(1)安装如图甲所示装置时,应该先确铁圈 $ A $ 的位置,确定其高度时,烧杯的位置需要根据酒精灯外焰的高度来确定,需要点燃酒精灯。(2)水在加热过程中,吸收热量,温度不断升高；沸腾时,吸收热量,温度不变；由表格可知,固定不变的温度就是水的沸点,为 $ 98^{\circ}C $,可知此时当地的大气压低于1个标准大气压。(3)在同样的加热情况下,减少水的质量,水升温较快,沸点不变,水沸腾时图像可能是图乙中的 $ c $。(4)水沸腾之后,温度保持不变,当向锅里迅速加了一大碗水后,锅内水的温度瞬间下降,然后在加热过程中,水吸热温度上升,达到沸点再次沸腾,在此过程中,水面上的气压不变,所以水的沸点与原来相同。
(1)
(2)
(3)
(4)
(2024·枣庄)某实验小组用如图甲所示的实验装置探究“水沸腾前后温度变化的特点”。
(1)安装如图甲所示装置时,应该先确铁圈 $ A $ 的位置,确定其高度时,______(选填“需要”或“不需要”)点燃酒精灯。
(2)小明记录的数据如表所示,从表格中可以看出,水在沸腾前,吸收热量,温度______；水在沸腾过程中,吸收热量,温度______。此时当地的大气压______(选填“高于”“低于”或“相等”)1个标准大气压。
| 时间/min | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 温度/℃ | 90 | 92 | 94 | 96 | 97 | 98 | 98 | 98 | 98 |
(3)小明根据实验数据绘制的水沸腾前后温度随时间变化的图像如图乙中的 $ a $ 所示,如果同组的小红减少烧杯中水的质量,水沸腾前后温度随时间变化的图像可能是图乙中的______(选填“b”“c”或“d”)。
(4)星期天小明在家烧水煮饺子,当水烧开准备下饺子时,妈妈提醒他锅里的水有点少,于是小明又往锅里迅速加了一大碗水(水量比锅里的少),用同样大的火直至将水再次烧开。下面能说明整个烧水过程中温度随时间变化的图像是______(选填字母)。
思路点拨
(1)安装如图甲所示装置时,应该先确铁圈 $ A $ 的位置,确定其高度时,烧杯的位置需要根据酒精灯外焰的高度来确定,需要点燃酒精灯。(2)水在加热过程中,吸收热量,温度不断升高；沸腾时,吸收热量,温度不变；由表格可知,固定不变的温度就是水的沸点,为 $ 98^{\circ}C $,可知此时当地的大气压低于1个标准大气压。(3)在同样的加热情况下,减少水的质量,水升温较快,沸点不变,水沸腾时图像可能是图乙中的 $ c $。(4)水沸腾之后,温度保持不变,当向锅里迅速加了一大碗水后,锅内水的温度瞬间下降,然后在加热过程中,水吸热温度上升,达到沸点再次沸腾,在此过程中,水面上的气压不变,所以水的沸点与原来相同。
(1)
需要
(2)
升高
不变
低于
(3)
c
(4)
D
答案：
(1)需要
(2)升高 不变 低于
(3)c
(4)D
(1)需要
(2)升高 不变 低于
(3)c
(4)D
