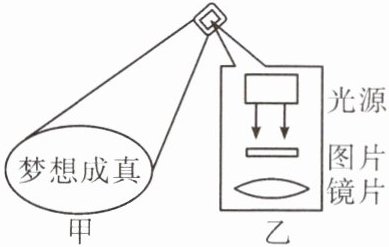

(2024·江苏苏州)如图甲所示是公共场所的宣传投影灯,装在高处的投影灯照在地面上出现图案,其内部结构如图乙所示。下列说法正确的是(A)

A.不同方向都能看到图案是光在地面发生了漫反射
B.该投影灯的成像原理与照相机相同
C.调小镜片与图片的距离图案变小
D.地面上看到的是放大的虚像

答案： 【变式训练 2】 A

例 3

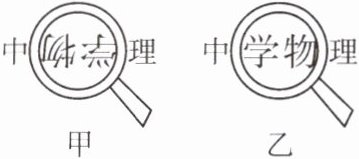

如图所示,从图甲到图乙的变化过程中,放大镜是逐渐靠近(选填“靠近”或“远离”)书本的。

思路点拨 物体在 1 倍焦距以外成倒立的实像,物体在 1 倍焦距以内成正立的虚像。
规律总结 物体离放大镜距离逐渐减小的过程中,像会变大,由实像变为虚像,由倒立变为正立。

答案： 例 3 靠近

如图,微雕师傅创作微雕艺术品时,利用光学元件来看清雕刻痕迹。与这个光学元件的成像原理相同的器材是(C)


A.照相机
B.投影仪
C.放大镜
D.太阳灶

答案： 【变式训练 3】 C

1. 实验目的：
探究像的虚实、缩放、正倒跟物距的关系。

答案： 物距

2. 实验器材：
凸透镜、光屏、蜡烛、光具座等。

答案： 光屏、蜡烛、光具座（顺序不固定）

3. 相关概念：
(1) 物距($u$)：物体到凸透镜光心的距离。
(2) 像距($v$)：像到凸透镜光心的距离。

答案： 【解析】：
(1)根据凸透镜成像规律中物距的定义，物距是物体到凸透镜光心的距离。
(2)像距是像到凸透镜光心的距离。
【答案】：
(1)凸透镜光心；
(2)凸透镜光心

4. 注意事项：
在摆放实验器材时,要调整蜡烛焰心、透镜光心、光屏中心在同一高度上,使像落在光屏中央,便于观察。

答案： 同一高度；光屏中央；观察

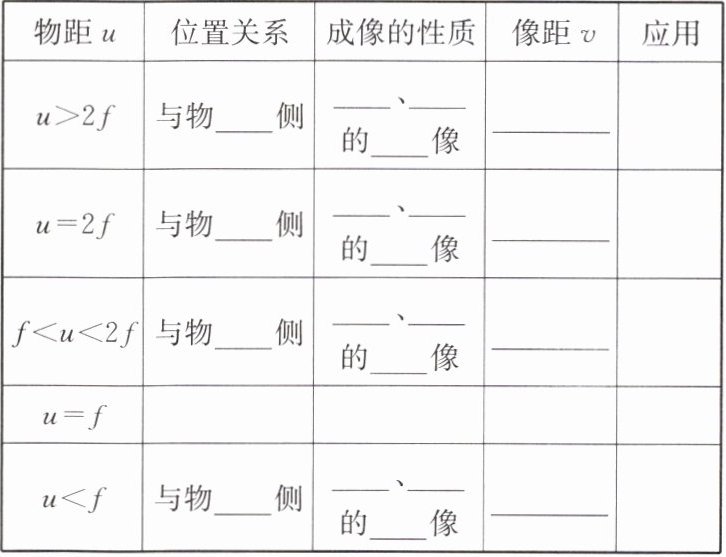

| 物距$u$ | 位置关系 | 成像的性质 | 像距$v$ | 应用 |
| $u＞2f$ | 与物异侧 | 倒立、缩小的实像 | $f＜v＜2f$ | 照相机 |
| $u= 2f$ | 与物异侧 | 倒立、等大的实像 | $v=2f$ | 测焦距 |
| $f＜u＜2f$ | 与物异侧 | 倒立、放大的实像 | $v＞2f$ | 投影仪 |
| $u= f$ | | 不成像 | | |
| $u＜f$ | 与物同侧 | 正立、放大的虚像 | $v＞u$ | 放大镜 |

答案： 异；倒立；缩小；实；$f＜v＜2f$；照相机；异；倒立；等大；实；$v=2f$；测焦距；异；倒立；放大；实；$v＞2f$；投影仪；不成像；同；正立；放大；虚；$v＞u$；放大镜
