《2025年新课程实践与探究丛书八年级物理上册人教版》

例1

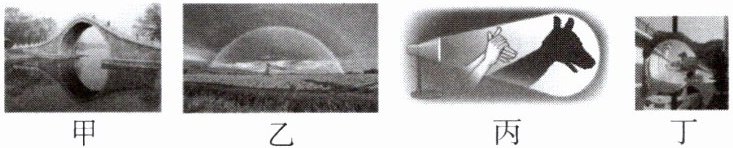

(2024·青海西宁)关于如图所示的光现象,说法正确的是(B)

A. 图甲：桥在水中的倒影是光的折射现象
B. 图乙：彩虹是光的色散现象
C. 图丙：墙上的手影是光的反射形成的
D. 图丁：凸面镜能扩大视野是由于光的直线传播
思路点拨 A. 图甲中,桥在水中的倒影,属于平面镜成像,是由于光的反射形成的；B. 图乙中,太阳光射入雨后空气中的小水滴时,太阳光经过折射发生色散,从而形成彩虹；C. 图丙中,影子的形成说明光是沿直线传播的；D. 图丁中,景物在凸面镜中成像扩大视野,是凸面镜成像,属于光的反射现象。
规律总结 (1)平面镜成像是光的反射形成的；(2)光从空气进入水珠后再进入空气,因折射而发生色散；(3)光在同种均匀介质中沿直线传播；(4)凸面镜对光线有发散作用(属于光的反射现象),成缩小的虚像。

答案： B

例2

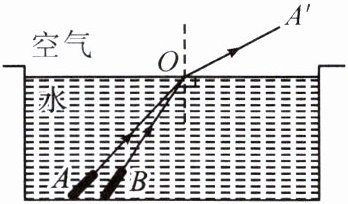

(2024·河南)如图,观光水池中,一束红光沿AO方向从水中射入空气,折射光线为OA'。若另一束红光沿BO方向从水中射入空气,请大致画出入射光线BO的折射光线,并标出对应的折射角r。

思路点拨 在光的折射现象中,折射角随入射角的减小而减小,折射角是折射光线与法线的夹角,据此画出入射光线BO的折射光线,并标出对应的折射角r。
规律总结 空气中的角大；折射角随入射角度的增大(减小)而增大(减小)。

答案：
如图所示：
