《2025年学习之友九年级物理上册苏科版》

10. 家中保险丝熔断了,其原因不可能是(B)
A.灯座中的两个接头相碰
B.开关中的两个接头相碰
C.插座中的两个接头相碰
D.电路中增加了功率较大的用电器

答案： B

11. 李刚家的灯不亮了,他用测电笔检查时发现测电笔的氖管都能够发光,保险丝和灯泡都完好,发生此故障的原因可能是(D)
A.停电了
B.进户的火线断了
C.火线与零线相碰了
D.零线断了

答案： D

12. 熔丝在城乡家庭电路中仍然较为常用,以下相关的说法中正确的是(B)
A.熔丝的特点是电阻比较大,熔点比较高
B.应根据电能表的规格,选用相应规格的熔丝
C.家庭选用的熔丝越粗越保险
D.在熔丝熔断后,可以用铜丝、铁丝代替熔丝

答案： B

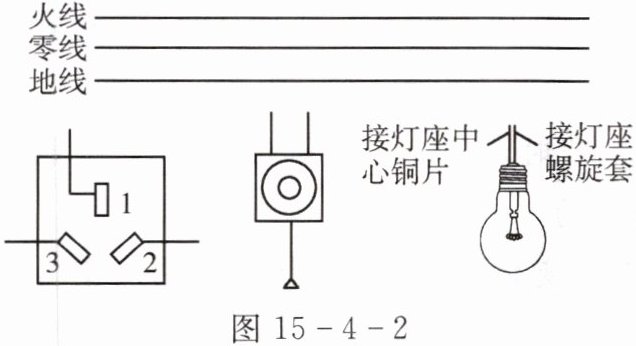

13. 用笔画线代替导线,把图15-4-2的三孔插座、电灯及控制电灯的开关接到家庭电路上。

从左至右，三孔插座的左孔接零线，右孔接火线，上孔接地线；电灯的接法是火线接开关，开关另一端接灯泡顶端金属点，零线接灯泡螺旋套。

答案：

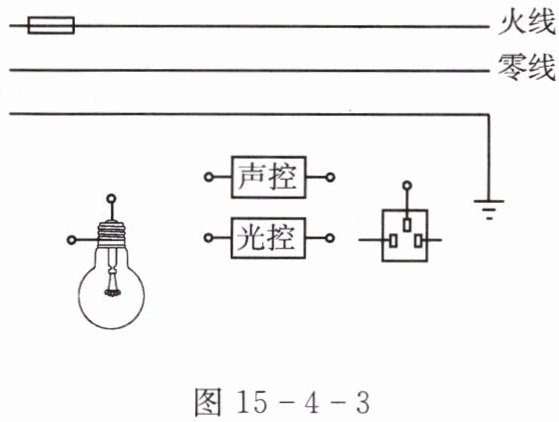

14. 居民楼的楼道里,夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”,它能在天黑时自动闭合,天亮时自动断开；利用“声敏”材料制成“声控开关”,它能在有人走动发出声音时闭合,无人走动时自动断开。请将图15-4-3的“光控开关”“声控开关”、灯泡用笔画线代替导线正确连入电路,设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座。

答案：

15. 电气故障和用电不慎引发火灾的主要原因有：
(1)电路超负荷(用电器总功率过大)；
(2)电线老化、破损。
请从上面所列两条中选出一条,运用所学物理知识解释其引发火灾的原因。______

答案： 选择
(1)电路超负荷（用电器总功率过大）。
解释：根据$P = UI$，家庭电路电压$U$一定，当用电器总功率$P$过大时，干路电流$I$会过大。又根据$Q = I^{2}Rt$，在电线电阻$R$和通电时间$t$一定时，电流$I$过大，产生的热量$Q$就会过多，使电线的温度升高，容易引发火灾。
或选择
(2)电线老化、破损。
解释：电线老化、破损后，其绝缘性能下降，可能会导致火线和零线直接接触，造成短路。根据$I=\frac{U}{R}$，家庭电路电压$U$一定，短路时电阻$R$极小，电流$I$会非常大。再根据$Q = I^{2}Rt$，在通电时间$t$一定时，电流$I$极大，产生的热量$Q$就会非常多，使电线温度急剧升高，从而引发火灾。
