9. 一个电铃,其两端的电压为24 V时恰好能正常工作,此时通过电铃的电流为0.5 A。现要将该电铃接到电压为36 V的电源上,且能正常工作,应串联一个阻值多大的电阻？

答案： 解：$​R_{ }=\frac {U_{ }}{I_{ }}=\frac {{ 24 }\ \text {V}}{{ 0.5 }\ \text {A}}={ 48 }Ω​$
$​ R_{串}∶R=(36-24)\ \text {V}∶24\ \text {V}=1∶2​，$
​ ​得$​R_{串}=\frac 12R=24\ \mathrm {Ω}​$

10. 一段导体两端的电压是2 V时,导体中的电流是0.2 A,如果电压增大到9 V时,导体中的电流变为多大？

答案： 解：$​R_{ }=\frac {U_{1 }}{I_{ 1 }}=\frac {{ 2 }\ \text {V}}{{ 0.2 }\ \text {A}}={ 10 }Ω​$
$​ I_{ 2}=\frac {U_{ 2}}{R_{ }}=\frac {{ 9 }\ \text {V}}{{ 10 }Ω}={ 0.9 }\ \text {A}​$

11. 探究“电阻上的电流与两端电压的关系”时,同学们进行了下列实验。

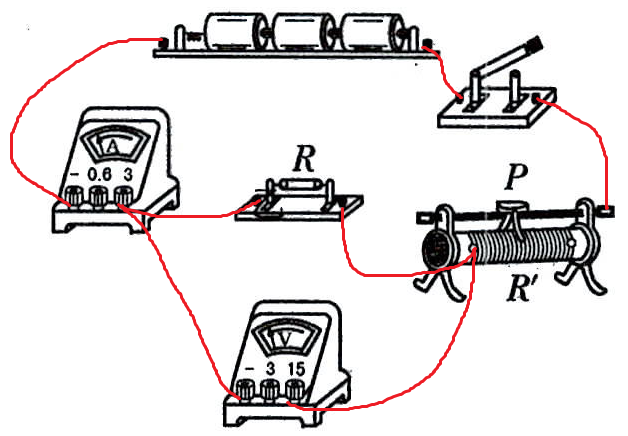

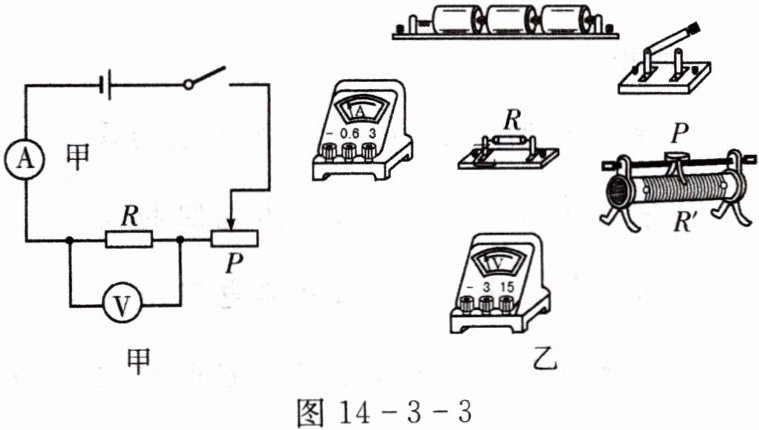

(1)请你根据图14-3-3甲实验电路图,用笔画线代替导线将乙图的实物电路连接完整(连线不能相交)。
(2)连接电路时,开关要处于______状态,滑动变阻器的滑片P应处于______端。
(3)甲同学连完实验电路,闭合开关后发现：移动变阻器的滑片,电流表示数为零,电压表示数始终接近4.5 V。你认为甲同学电路的故障是______。
A. 电阻R开路
B. 电阻R短路
C. 变阻器R′开路
D. 变阻器R′短路

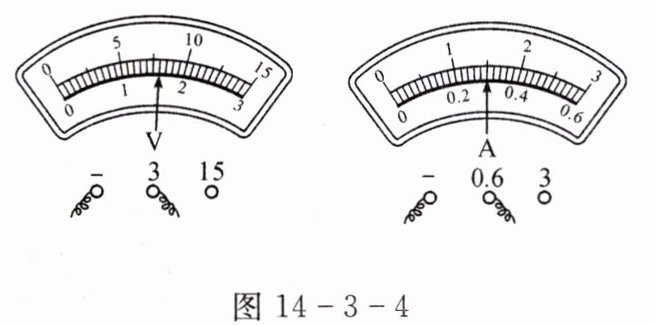

(4)乙同学移动滑片到某一位置时,电压表和电流表的示数分别如图14-3-4所示,请你帮他读出电压表的示数为______V,电流表的示数为______A。

(5)丙同学做完此实验,数据记录如表1和表2。

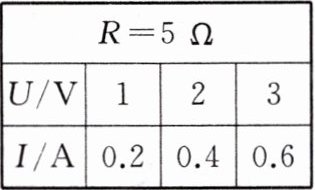

表1

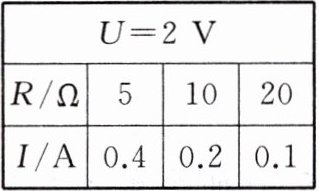

表2

请你分析下表实验数据,由表一得出的结论：______。
由表2得出的结论：______。
(6)此实验中滑动变阻器的作用是______。

答案：

断开
右
A
1.6
0.3
电阻一定，电流与电压成正比
电压一定，电流与电阻
成反比
保护电路，以及改变电阻两端的电压
