《2025年学习之友九年级物理上册苏科版》

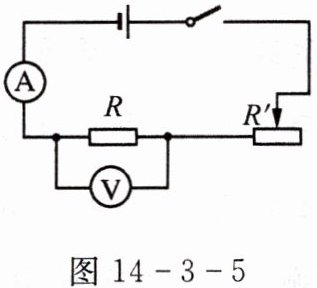

12. 在研究“电流跟电压、电阻的关系”的实验时,可以用变阻箱和滑动变阻器配合实验,如图14-3-5所示。我们先使电阻箱R的电阻取某一值,多次改变滑动变阻器的阻值,记录每一次的电压和相应的电流值,得到当电阻不变时,电流跟电压成正比的关系。然后多次改变电阻箱R的电阻,调节滑动变阻器的滑片,使每次电压保持不变,记录每次电阻箱R的阻值和相应的电流值,得到电流跟电阻成反比的关系。

答案： 电压
电压
电压
电流
电阻

13. 阅读短文,回答问题。
导体容易导电,绝缘体不容易导电。有一些材料,导电能力介于导体和绝缘体之间,称做半导体,除了导电能力外,半导体还有许多特殊的电学性能,使它获得了多方面的重要应用。有的半导体,在受热后电阻迅速减小；反之,电阻随温度的降低而迅速的增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化,它反应快,而且精度高。

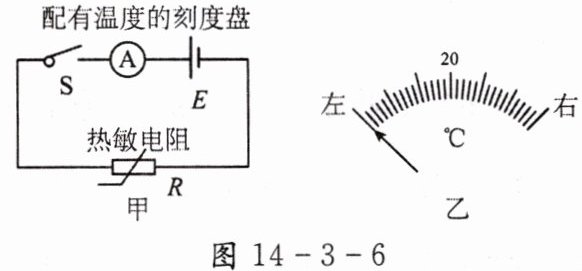

(1)如果将热敏电阻与电源、电流表连成一个电路(如图甲所示),其他因素不变,只要热敏电阻所在区域的温度降低,热敏电阻阻值变大,电路中电流将变小(填“大”或“小”)。
(2)上述电路中,我们将电流表中的电流刻度盘换成相应的温度刻度盘,就能直接显示出热敏电阻附近的温度值。如果刻度盘正中的温度刻度值为20℃,如图乙所示,则15℃的刻度应在20℃的左边(填“左”或“右”)。
(3)热敏电阻受热时电阻迅速减小,当温度接近一个标准大气压下水的沸点时,可能减小为1 Ω以下,在用电源电压为3 V,电流表所接量程0～0.6 A,利用如图甲所示的温度表测量供暖系统中的锅炉水温时,在充分保证电路安全的前提下请你对电路提出一个有效的改善措施。
串联一个定值电阻（或串联一个限流电阻）

答案：
(1)大；小
(2)左
(3)串联一个定值电阻（或串联一个限流电阻）
