8. 滑动变阻器接入电路后,移动滑片能改变电阻是因为移动滑片时改变了 (C)
A.电阻线的材料
B.电阻线的横截面积
C.接入电路中的电阻线的长度
D.电阻线的温度
理由：______。

答案： C
滑动变阻器电阻线的材料、横截面积、
长度都是不变的，移动滑片时，接入电路的
长度改变了，从而改变了接入电路的电阻，
固选C

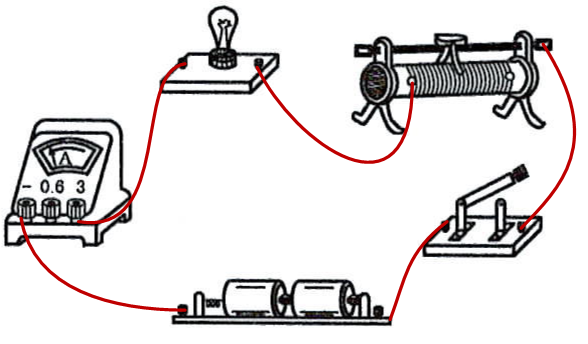

9. 根据如图14-2-6所示的电路图,用笔画线代替导线连接实物图(连线不能交叉)。

答案：

10. 如图14-2-7所示是电路的实物连接图。
(1)在下面的虚线框内画出对应的电路图。
______
(2)在实验中,为了起保护电路的作用,在开关闭合前滑片应置于______(填“左”或“右”)端；开关闭合后,滑片P应向右端移动的过程中,电流表的示数______(填“变小”“不变”或“变大”),灯泡变_____。

答案：


左
变大
亮

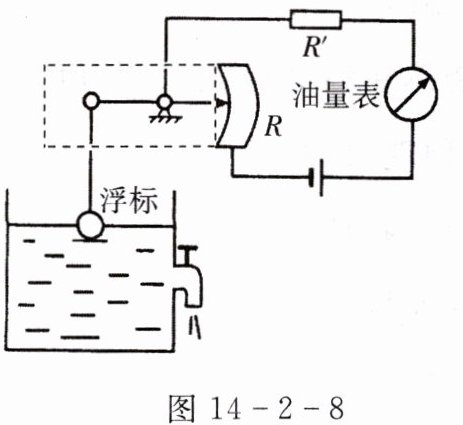

11. 如图14-2-8所示是一种自动测定油箱内油面高度的装置。

(1)图中虚线框内的装置相当于简单机械中的杠杆。
(2)图中R是电学中的什么元件滑动变阻器。
(3)油量表是用电流表改装的。
(4)当油箱中的浮标向上运动时,R的电阻值将减小,对电流的阻碍作用将减小,此时电路中的电流将增大(均填“增大”或“减小”)。

答案：
杠杆
滑动变阻器
电流
减小
减小
增大
