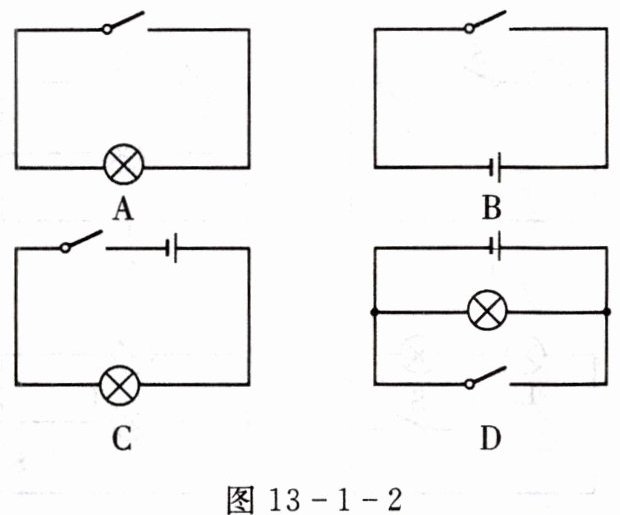

10. 如图13-1-2所示的电路中,正确的是 (
C
)
答案：
C

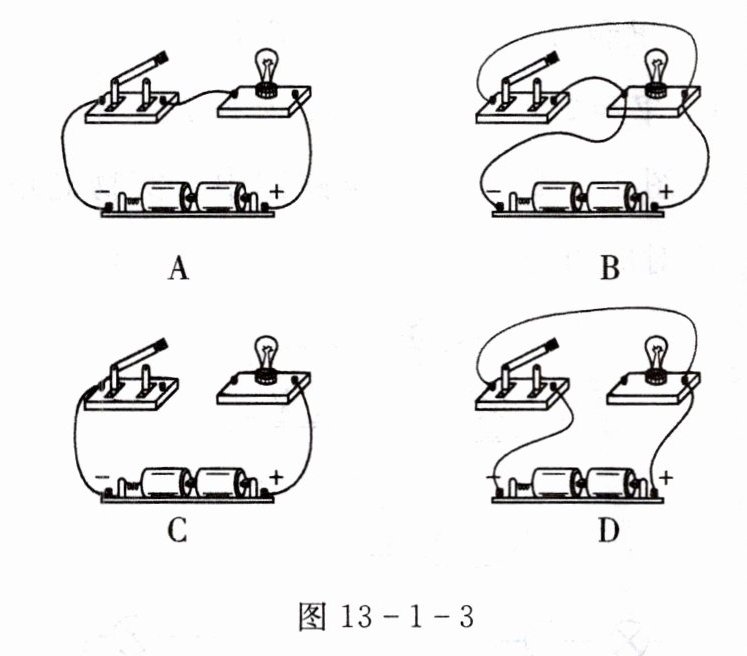

11. 如图13-1-3所示的电路中,开关闭合后,小灯泡能正常工作的是 (
A
)
答案：
A
B短路，C断路，D灯泡未连入电路
B短路，C断路，D灯泡未连入电路

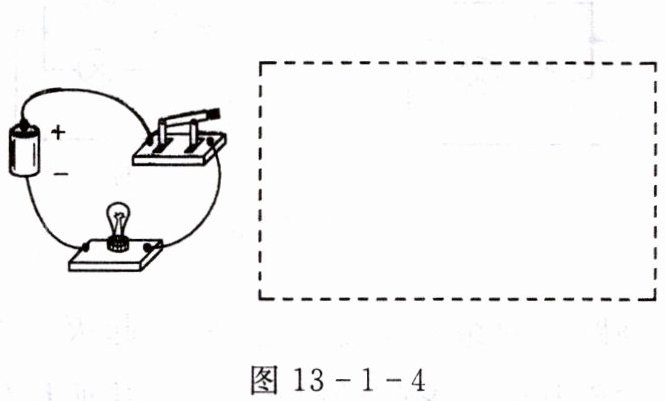

12. 在如图13-1-4所示实物图中标出电流的方向,并在虚线框中画出对应的电路图。
答案：
13. 在一次电学实验中,某同学拿来一节新的干电池准备替换旧的干电池,但不小心将两节干电池混放在了一起,两节干电池外观完全相同,请你帮他设计一个实验将两节干电池区分开。
(1)还需要的实验器材:导线若干、小灯泡一个、
(2)简单描述一下实验设计过程与结论。
(1)还需要的实验器材:导线若干、小灯泡一个、
开关一个
。(2)简单描述一下实验设计过程与结论。
答案：
(1)开关一个
(2)实验过程：
1. 用导线将一节干电池、小灯泡、开关连接成串联电路，闭合开关，观察并记录小灯泡的亮度；
2. 断开开关，取下该节干电池，换上另一节干电池，闭合开关，观察并记录小灯泡的亮度。
结论：小灯泡较亮的电路中连接的是新干电池，较暗的是旧干电池。
(1)开关一个
(2)实验过程：
1. 用导线将一节干电池、小灯泡、开关连接成串联电路，闭合开关，观察并记录小灯泡的亮度；
2. 断开开关，取下该节干电池，换上另一节干电池，闭合开关，观察并记录小灯泡的亮度。
结论：小灯泡较亮的电路中连接的是新干电池，较暗的是旧干电池。
14. 野营时,小红携带的手电筒不发光了,请你帮助找出原因。

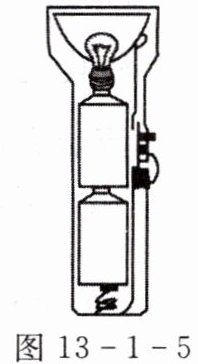

(1)请根据图手电筒的结构示意图,在方框中画出电路图。
(2)写出手电筒不发光的几种可能原因。
(1)请根据图手电筒的结构示意图,在方框中画出电路图。
(2)写出手电筒不发光的几种可能原因。
答案：
(1) 电路图：
(2) 手电筒不发光的原因：
① 电池没电了；
② 灯泡灯丝断了；
③ 开关接触不良。
(1) 电路图：
(2) 手电筒不发光的原因：
① 电池没电了；
② 灯泡灯丝断了；
③ 开关接触不良。
