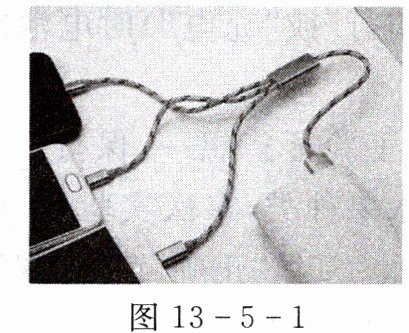

1. 如图是一个充电宝同时给三部手机充电的情景。此时充电宝相当于电路中的
电源
(填“用电器”或“电源”),充电过程中充电宝将化学能转化为电
能。若拔掉其中一部手机,则通过充电宝的总电流将变小
(填“变大”“变小”或“不变”)。
答案：
电源；电；变小

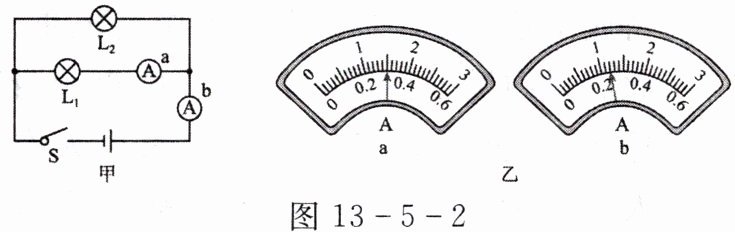

2. 如甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中a电流表测量的是通过
L₁
(填“电源$”“L_1”$或$“L_2”)$的电流,b电流表的示数应为1.2
A,通过$L_2$的电流是0.9
A。
答案：
【解析】：
（1）从图甲可知，电路为并联电路，电流表a与灯$L_1$串联，所以测量的是通过$L_1$的电流。
（2）电流表b测量干路电流，示数较大，因此电流表b应选择大量程$0\sim3A$，由图乙可知其分度值为$0.1A$，故b电流表的示数为$1.2A$。
（3）电流表a测量通过$L_1$的电流，其示数较小，选择小量程$0\sim0.6A$，由图乙可知其分度值为$0.02A$，故a电流表的示数为$0.3A$。
根据并联电路电流规律，干路电流等于各支路电流之和，所以通过$L_2$的电流$I_2 = I - I_1 = 1.2A - 0.3A = 0.9A$。
【答案】：$L_1$；1.2；0.9
（1）从图甲可知，电路为并联电路，电流表a与灯$L_1$串联，所以测量的是通过$L_1$的电流。
（2）电流表b测量干路电流，示数较大，因此电流表b应选择大量程$0\sim3A$，由图乙可知其分度值为$0.1A$，故b电流表的示数为$1.2A$。
（3）电流表a测量通过$L_1$的电流，其示数较小，选择小量程$0\sim0.6A$，由图乙可知其分度值为$0.02A$，故a电流表的示数为$0.3A$。
根据并联电路电流规律，干路电流等于各支路电流之和，所以通过$L_2$的电流$I_2 = I - I_1 = 1.2A - 0.3A = 0.9A$。
【答案】：$L_1$；1.2；0.9
3. 某款会发光和唱歌的儿童玩具由两节5号干电池供电,一节新干电池能够提供的电压为
1.5
V。使用一段时间后,内部LED灯损坏不发光,但玩具依旧可以唱歌,说明LED灯和喇叭是并联
(填“串联”或“并联”)的。
答案：
1.5；并联

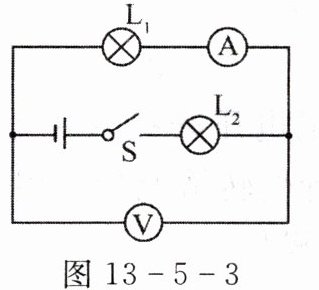

4. 如图所示,电源电压为4.5 V且保持不变,开关S闭合后,两灯均发光,电压表测的是灯
$L_1$
(填$“L_1”$或$“L_2”)$两端的电压。若电流表的示数为0.3 A,电压表的示数为3 V,则通过灯$L_2$的电流为0.3
A,灯$L_2$两端的电压为1.5
V。
答案：
$L_1$；$0.3$；$1.5$
5. 下列有关电学物理量的描述,符合实际的是(
A.实验用小灯泡的电流为5 A
B.家用LED灯的电流为10 A
C.一节新干电池的电压为1.5 V
D.我国家庭电路的电压为110 V
C
)A.实验用小灯泡的电流为5 A
B.家用LED灯的电流为10 A
C.一节新干电池的电压为1.5 V
D.我国家庭电路的电压为110 V
答案：
C
6. “电”与我们的生活息息相关,下列说法正确的是(
A.手机电池任何情况下都是电源
B.毛皮摩擦过的橡胶棒带正电荷
C.电子定向移动方向与电流方向相同
D.路灯虽然同时亮和灭,但它们是并联的
D
)A.手机电池任何情况下都是电源
B.毛皮摩擦过的橡胶棒带正电荷
C.电子定向移动方向与电流方向相同
D.路灯虽然同时亮和灭,但它们是并联的
答案：
D

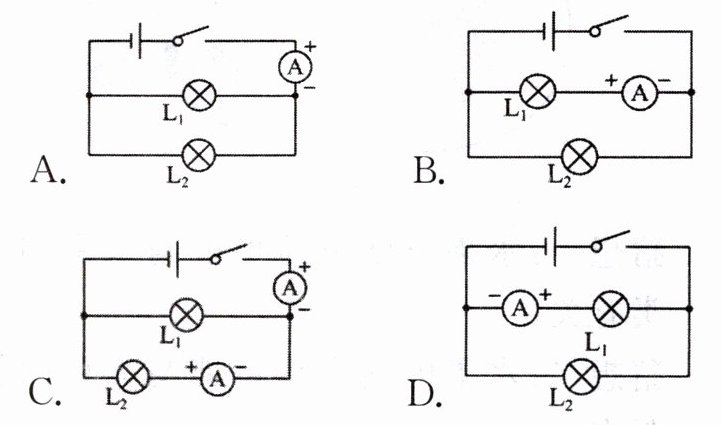

7. 如图中,能直接测量通过灯$L_1$电流的电路是(
D
)
答案：
D

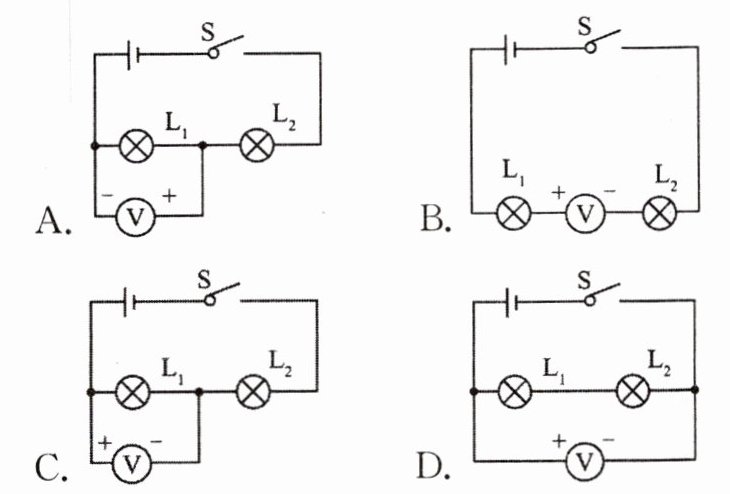

8. 如图所示,用电压表测灯泡$L_1$两端的电压,下列接法正确的是(
C
)
答案：
C
