《2025年学习之友九年级物理上册苏科版》

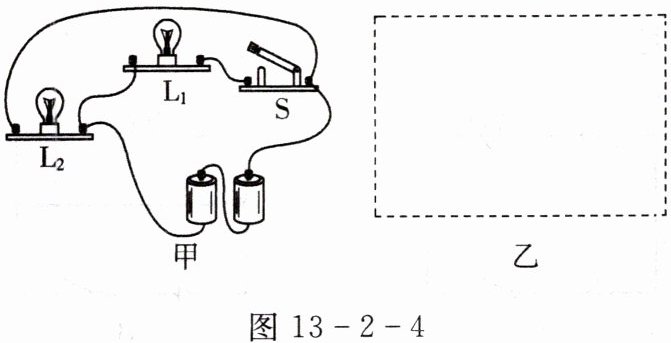

8. 如图13-2-4甲所示的电路,此时灯$L_1______,$灯$L_2______($填“不发光”或“发光”),灯$L_1$和$L_2$是_____联。
(1)根据图中实物,在图乙中画出对应的电路图。

(2)在实物图上标出电路中的电流方向。

答案：
不发光
发光
并

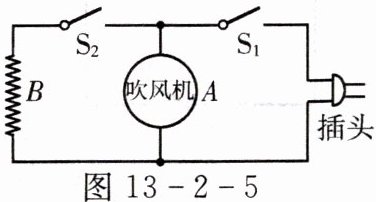

9. 如图13-2-5是一把既能吹冷风又能吹热风的电吹风简化电路图,图中A是吹风机,B是电热丝。将插头插入插座,当开关$S_1、$$S_2$同时闭合,电吹风吹出的是热风；若只闭合开关$S_1,$电吹风吹出的是冷风。

答案： 热
冷

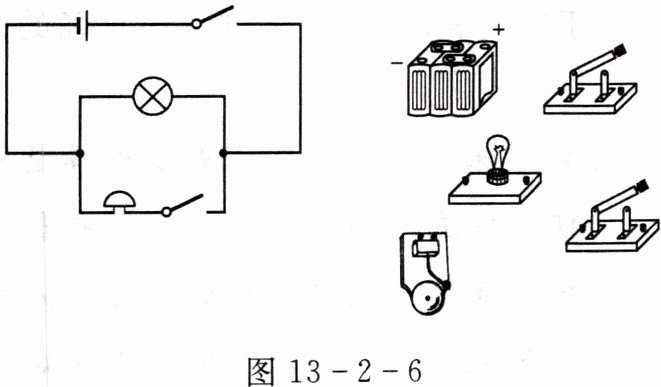

10. 如图13-2-6所示,根据电路图,用笔画线代替导线连接实物(连线不能交叉)。

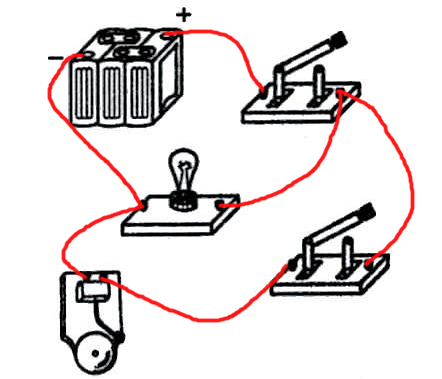

答案：

11. 小刚用两个灯泡连接成电路并闭合开关后,发现两灯都亮。由于连线较乱,一时无法确定电路是串联还是并联,以下是小刚设计的两种判断方法。
方法一：把其中一只灯泡从灯座上取下,另一灯泡熄灭,则两灯一定是串联的；
方法二：把其中一根导线断开,两只灯泡均熄灭,则两灯一定是串联的。
(1)小刚设计的两种判断方法中,方法一可行(填“可行”或“不可行”),理由用电器之间相互影响说明是串联。
(2)方法二不可行(填“可行”或“不可行”),理由如果该导线在并联电路的干路上，也会出现该结果。

答案： 可行
用电器之间相互影响说明是串联
不可行
如果该导线在并联电路的干
路上，也会出现该结果

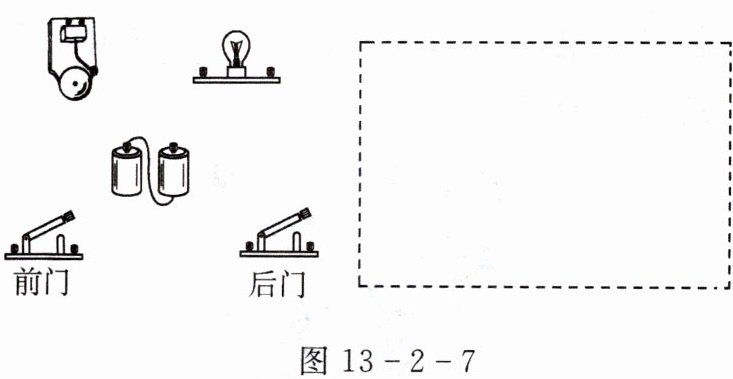

12. 在学校传达室安装一个电铃、一个电灯和一个电池组,并在前后门各装一个开关。要求：前门来人按下开关电铃响,后门来人按下开关电灯亮。请在虚线框内设计一个电路图,并按设计图连接对应的实物。

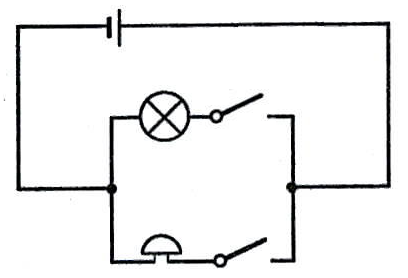

答案：
