9. 用电吹风吹干湿头发的过程涉及了许多物理知识,下列说法正确的是(A)
A.电吹风能吹出热风,应用了电流的热效应
B.湿头发被吹干的过程中,水汽发放热
C.电吹风的电动机和电热丝是串联的
D.头发被吹起,说明力是维持物体运动的原因

答案： A

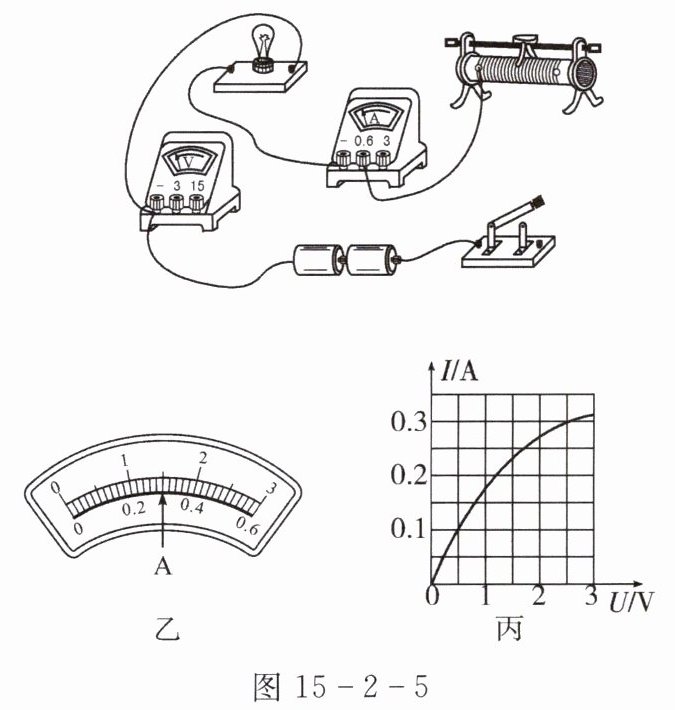

10. 在如图15-2-5所示“测量小灯泡电功率”的实验中,小灯泡的额定电压为2.5 V,滑动变阻器上标有“10$\Omega$ 1 A”的字样。

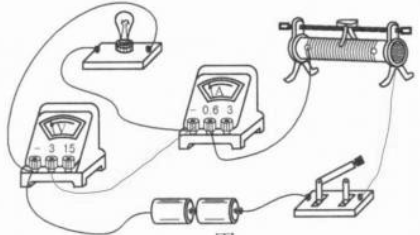

(1)图甲是没有连接完的电路,请你用笔画线代替导线,将电路连接完整。
(2)连接电路后,闭合开关,发现灯泡不亮,电压表有示数,电流表无示数,任意移动滑动变阻器的滑片,电压表示数不变。经检查电路连接无误,且导线无接触不良之处,产生这种故障原因是______。
(3)故障排除后,再次闭合开关测量小灯泡的额定功率,但是发现电压表的示数为1 V,此时应将滑动变阻器的滑片向______(填“左”或“右”)滑动,直到______时为止,此时电流表读数如图乙所示,则小灯泡的额定功率为______W。
(4)根据测得的几组数据作出了图丙所示的U-I图像,发现电流与电压______(填“成”或“不成”)正比,原因是______。

答案：

灯泡断路
左
电压表的示数为2.5V
0.75
不成
灯泡温度会升高，电阻随温度变化而变化

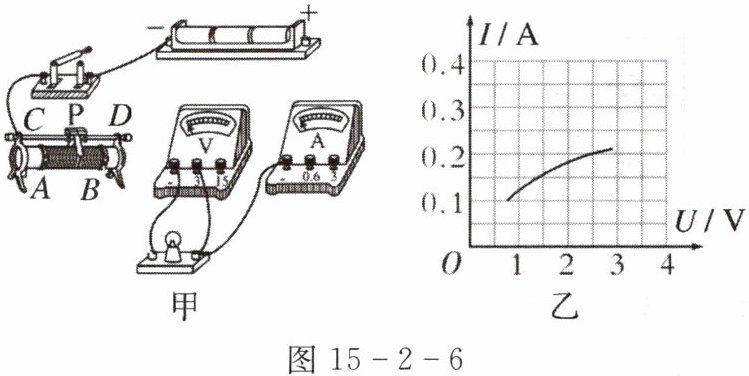

11. 在测量小灯泡电功率的实验中,电源电压为4.5 V,小灯泡的额定电压为2.5 V,小灯泡正常发光时的电阻约为10$\Omega$。

(1)请你用笔画线代替导线,将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左移动时,连入电路的电阻变大,连线不得交叉。
灯泡额定电压2.5V，电压表选0 - 3V量程与灯泡并联；灯泡正常发光时电阻约10Ω，电源电压4.5V，根据$I=\frac{U}{R}=\frac{2.5V}{10Ω}=0.25A$，电流表选0 - 0.6A量程与灯泡串联。滑动变阻器滑片向左移动电阻变大，应将滑动变阻器右下接线柱接入电路。
(2)连接好电路后,闭合开关,移动滑动变阻器的滑片P,发现小灯泡不发光,电压表无示数,电流表有示数,则故障原因可能是______。
小灯泡短路
(3)排除故障后,闭合开关,移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成如图乙所示的I-U关系图像,根据图像信息：
①可计算出小灯泡的额定功率是______；
0.5W
②小灯泡的实际功率随实际电压的增大而______(填“增大”“减小”或“不变”)；
增大
③发现小灯泡电阻是变化的,影响其变化的主要因素是______。
温度

答案： （1）
灯泡额定电压2.5V，电压表选0 - 3V量程与灯泡并联；灯泡正常发光时电阻约10Ω，电源电压4.5V，根据$I=\frac{U}{R}=\frac{2.5V}{10Ω}=0.25A$，电流表选0 - 0.6A量程与灯泡串联。滑动变阻器滑片向左移动电阻变大，应将滑动变阻器右下接线柱接入电路。
（2）
电流表有示数，说明电路是通路；小灯泡不发光且电压表无示数，可能是小灯泡短路。
（3）
①由图乙可知，当$U = 2.5V$时，$I = 0.2A$，根据$P = UI$，可得$P=2.5V×0.2A = 0.5W$。
②由图乙可知，I - U图像斜率逐渐变小，根据$P = UI$，电压增大时，电流也增大，且电压增大得更快，所以实际功率增大。
③小灯泡电阻变化的主要因素是温度。
故答案依次为：（1）按上述连接电路；（2）小灯泡短路；（3）①0.5W；②增大；③温度。
