《2025年学习之友九年级物理上册苏科版》

9. 两电阻的阻值分别是$R_1= 8\ \Omega$,$R_2= 4\ \Omega$,串联后接于24 V的电源上,则：电路总电流是多少？$R_1$两端的电压是多少？$R_2$两端的电压是多少？

答案： 解：$​I_{ }=\frac {U_{ }}{R_{ 1}+R_2}=\frac {{ 24 }\ \text {V}}{{ 8 }Ω+10\ Ω}={ 2 }\ \text {A}​$
$​U_{ 1 }=I_{ }R_{ 1 }={ 2}\ \text {A}×{ 8 }\ Ω={ 16 }\ \text {V}​$
$​U_2=U-U_1=24\ \text {V}-16\ \text {V}=8\ \text {V}​$

10. 一个小灯泡的电阻是8 Ω,正常工作时的电压是3.6 V,现在要把这盏灯直接接在4.5 V的电源上能行吗？怎样做才能使这盏灯正常工作？(画出简图,并标出物理量)

答案：
解：不能。应串联一个电阻​R​。
$​ I_{额 }=\frac {U_{额 }}{R_{L }}=\frac {{ 3.6 }\ \text {V}}{{ 8 }Ω}={ 0.45 }\ \text {A}​$
$​ R_{ }=\frac {U_{R }}{I_{ }}=\frac {{(4.5-3.6) }\ \text {V}}{{ 0.45 }\ \text {A}}={ 2 }Ω​$

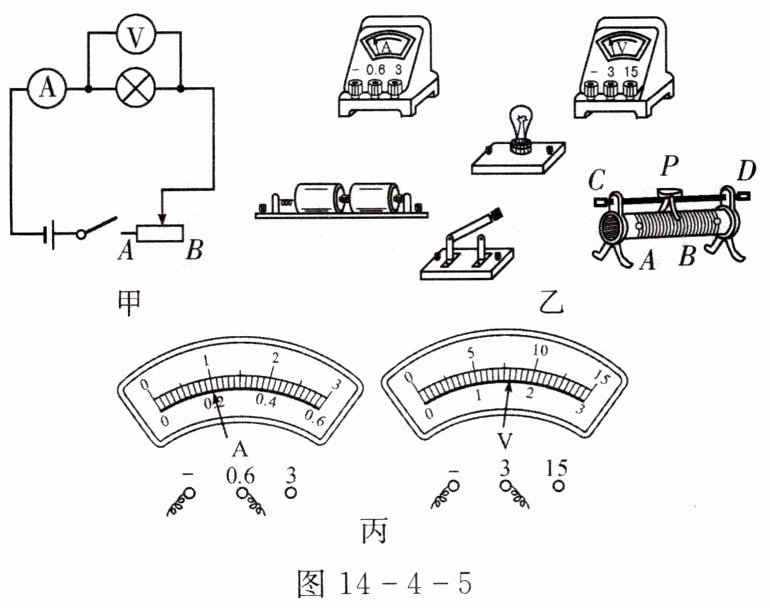

11. 某同学在“测量小灯泡电阻”的实验中,设计了如图14-4-5甲所示的电路图。小灯泡上标有“2.5 V 0.3 A”字样,电源电压为3 V。请完成下列回答。

(1)该实验的原理是______。

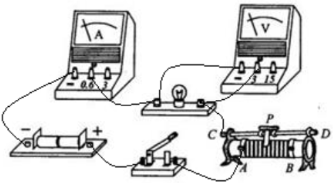

(2)根据电路图,在图14-4-5乙中用笔画线代替导线连接实物图(连线不能交叉)。
(3)为保护电路,闭合开关前,滑片P应移到______(填“A”或“B”)
(4)某次测量,电流表与电压表的示数如图丙所示,电流表的示数为______A,电压表的示数为______V,此时小灯泡灯丝的电阻值为______Ω。
(5)调节滑片,使灯泡两端电压逐渐降低,发现灯泡的电阻值也变化了,其原因是______
______。

答案：

$​ R=\frac UI ​$
B
0.2
1.6
8
灯丝的电阻与温度有关

12. 如图是一种防火警报器,当有火烧到警报器的触发装置(主要是石墨)后,通过触发装置的电流增大,从而发出警报。请你用物理知识解释,为什么电流会增大？

答案： 火烧到触发装置的石墨后，石墨温度升高，其电阻减小。由于警报器电源电压不变，根据欧姆定律$I=\frac{U}{R}$，当电阻$R$减小时，通过石墨的电流$I$增大。
