7. 在“探究凸透镜成像规律”的实验中,小勇同学进行了如下实验：

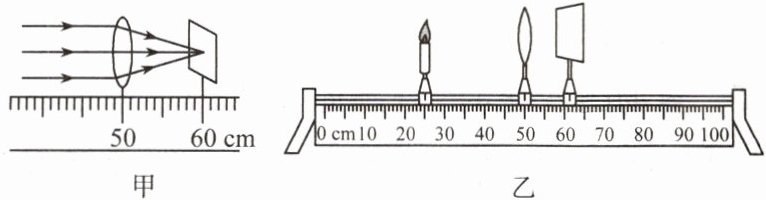

(1) 如图甲所示操作,测得本实验所用凸透镜的焦距为10$ cm $；
(2) 实验时,首先调节烛焰、凸透镜和光屏的高度,使它们的中心大致在同一高度,使像成在光屏中央；
(3) 接着小勇调节蜡烛、凸透镜和光屏的位置如图乙所示,发现光屏上得到一个倒立、缩小(填“放大”“缩小”或“等大”)的清晰实像,生活中的照相机(填“照相机”“投影仪”或“放大镜”)就是利用了这样的成像原理。若撤去光屏,小勇也可以在图中凸透镜的右边(填“左边”或“右边”)适当位置去观察该像；
(4) 始终保持图乙中凸透镜的位置不变,适当向左移动蜡烛时,应该向左(填“左”或“右”)移动光屏,才能再次得到清晰的像；小勇又向右移动蜡烛至 $ 43 \, cm $ 刻度处,移动光屏,发现光屏上不能(填“能”或“不能”)得到清晰的像；
(5) 若用不透明物体挡住透镜中心部分,像会完整(填“完整”或“不完整”),且变暗(填“亮”或“暗”)；
(6) 蜡烛燃烧一段时间后,光屏上的像将向上(填“下”或“上”)移动,可以向下(填“下”或“上”)调节凸透镜,使像再次成在光屏中央。

答案：
(1)10　
(2)同一高度　中央　
(3)缩小　照相机　右边　
(4)左　不能　
(5)完整　暗　
(6)上　下
