《2025年同步练习册山东科学技术出版社八年级物理上册教科版》

9. 如图所示,小红正在用自拍杆摄影留念。与直接手持相机自拍相比,下列说法正确的是(A)

A.增大物距,减小像的大小,从而增大取景范围
B.减小物距,减小像的大小,从而减小取景范围
C.增大物距,增大像的大小,从而减小取景范围
D.减小物距,增大像的大小,从而增大取景范围

答案： A

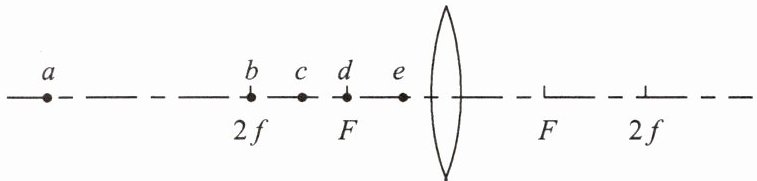

10. 在观察凸透镜成像的现象时,保持凸透镜的位置不变,先后把烛焰放在图中的 $ a $、$ b $、$ c $、$ d $、$ e $ 各点,并且分别调整光屏的位置,则：
(1) 把烛焰放在c点时,屏上所成的像最大。
(2) 把烛焰放在a点时,屏上所成的像最小。
(3) 把烛焰放在d点时,无论怎样调整屏的位置都不能接收到像,眼睛也看不到像。
(4) 把烛焰放在e点时,可以看到正立、放大的像。

答案：
(1)c　
(2)a　
(3)d　
(4)e

11. 常用体温计的刻度部分为三棱体,横截面如图所示。其正面呈圆弧形,这样就可看清体温计内极细的水银柱,以便于读数,这是因为圆弧形玻璃的作用相当于凸透镜(填“凸透镜”或“凹透镜”),使我们能看到水银柱放大后的虚像(填“实像”或“虚像”)。

答案： 凸透镜　虚像

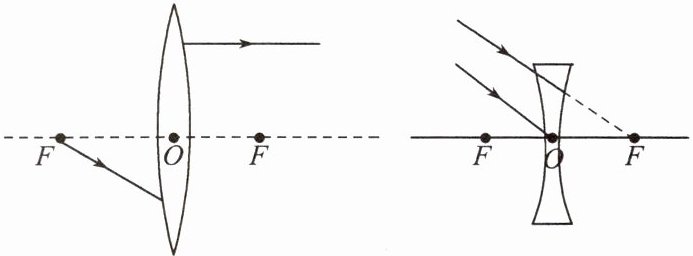

12. 请分别作出下列透镜上对应光线的光路图。

答案：
　　

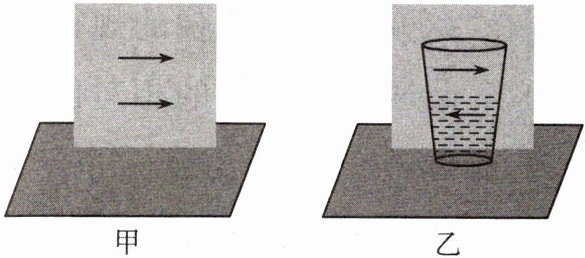

1. (跨学科)如图所示,白板上嵌入 LED 灯做成的两个发光箭头(图甲),用玻璃杯装半杯水放在白板前(图乙),人眼观察到位于下方的箭头发生了变化。根据此现象,下列判断正确的是(C)

A.图乙看到上方箭头是属于光的直线传播现象
B.图乙下方箭头是利用凸透镜形成的虚像
C.图乙下方箭头成像原理在生活中应用是照相机
D.玻璃杯下半部相当于一个凹透镜

答案： C
