《2025年快乐之星暑假篇八年级物理》

5. 小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验。

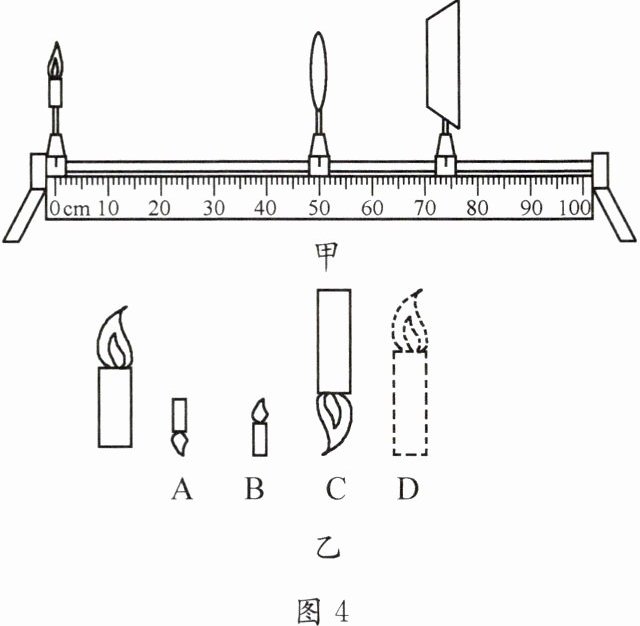

(1)如图4甲所示,实验前应调节烛焰、凸透镜、光屏三者的中心,使它们在同一高度上。
(2)实验过程中,当蜡烛与凸透镜的距离如图4甲所示时,在光屏上可得到一个清晰的倒立、缩小的实像,生活中利用这个规律制成的光学仪器是照相机。
(3)实验过程中,小丽发现当蜡烛成实像时,物距减小,像距与像都变大(选填“变大”“变小”或“不变”)。
(4)实验过程中,随着蜡烛的燃烧,可观察到光屏上的像向上(选填“上”或“下”)移动。
(5)通过实验观察可知,在图4乙中最左边的蜡烛通过凸透镜不可能形成的像是B(填字母序号)。

答案：
(1)同一
(2)缩小 照相机
(3)变大
(4)上
(5)B

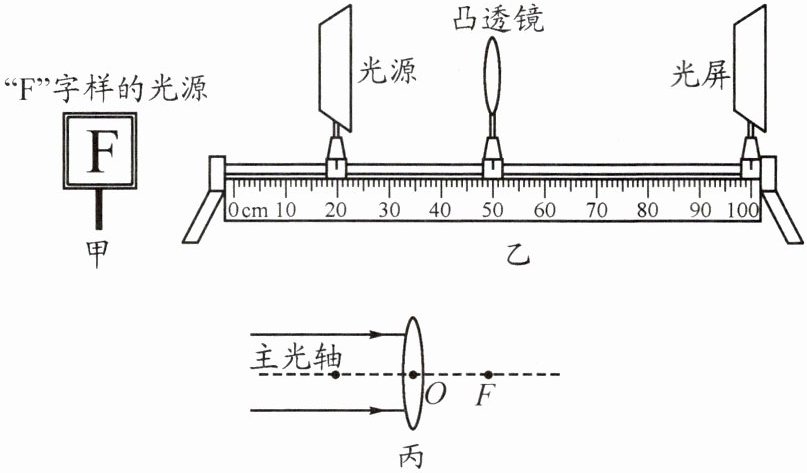

在探究凸透镜成像规律的实验中,小静将发光二极管按“F”字样镶嵌在不透明的纸板上代替蜡烛作为光源,如图甲所示。

(1)为测量凸透镜的焦距,小静用一束平行光正对凸透镜照射确定了焦点的位置,从而测量出该凸透镜的焦距为10cm。请你在图丙中完成测量焦距的光路图。
(2)在实验时,她将光源、凸透镜、光屏依次放置在光具座上,如图乙所示。为了使像呈现在光屏的中央,请你帮她写出一条确定三者的中心是否在同一高度的方法：______。
(3)固定凸透镜的位置后,她将光源移动到距离凸透镜30cm的位置,并移动光屏,看到光屏上出现一个清晰倒立的像,则可判断光屏上成的是______(选填“虚”或“实”)像。
(4)随后她将光源移动到距离凸透镜10cm的位置,发现无论如何移动光屏都不能得到像。小静由此得出：“当物体位于凸透镜的焦点时,凸透镜不能成像”的结论。你认为通过这一过程得到的结论是否可信？______,理由是：______。

答案：

(1)如答图所示　
(2)把蜡烛、透镜、光屏在光具座上移到一起，调整“三心”在同一高度，然后再分开　
(3)实　
(4)不可信　只通过一次实验得出结论，结论具有片面性和偶然性
