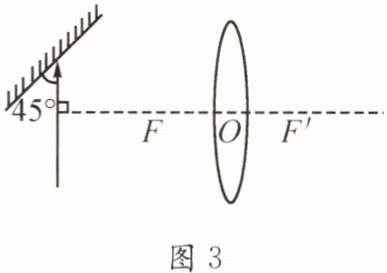

【例3】 如图3所示,请完成图中的光路.

【方法归纳】作图题. 光的传播和反射、平面镜成像；透镜及其应用.
【分析】首先根据光的反射定律作出反射光线,然后根据凸透镜的三条特殊光线作出折射光线.

答案：

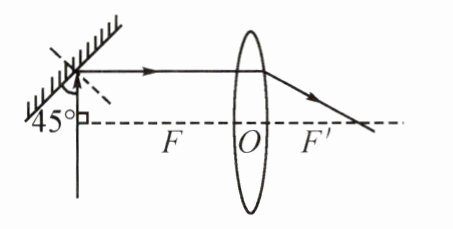

解析 由图可知,入射光线垂直于凸透镜的主光轴,同时斜射到平面镜上,与平面镜的夹角为$45^{\circ }$,则其入射角为$90^{\circ }-45^{\circ }=45^{\circ }$,反射角也为$45^{\circ }$,则反射光线与主光轴平行. 首先过入射点作出法线,然后根据反射角等于入射角作出反射光线；再根据平行于主光轴的光线经凸透镜折射后,折射光线过焦点,作出折射光线,如图所示：

1. 如图1所示,下列四种情境中,与平面镜成像原理相同的是(B)

答案： B

2. 下列对光现象判断正确的是(C)
A.树荫下的光斑是光的折射现象形成的
B.白云在河面上的倒影是白云在水中的实像
C.渔民将鱼叉对准所看到鱼的下方插鱼,是利用了光的折射
D.在不同座位上能欣赏电影《流量地球Ⅱ》,是由于屏幕上发生了镜面反射

答案： C

3. 很多自然现象中都涉及物理知识. 其中日食是由光的直线传播形成的；海市蜃楼是一种光的折射现象.

答案： 光的直线传播 折射

4. 小王走向正前方的玻璃窗,想看看美丽的夜景,却发现玻璃窗里有个“自己”迎面走来,这是光的反射现象,同时她发现,房内电灯通过玻璃成的像与她本人的距离减小.

答案： 反射 减小

5. 如图2所示是小明在“探究平面镜成像的特点”的实验中选用的器材和活动过程.
(1)如果在图2甲中蜡烛的像的位置上放一张白纸板作为屏幕,则白纸板上将没有蜡烛的像,这说明平面镜成的是虚像.
(2)把与A蜡烛同样大小的蜡烛B放到A蜡烛像的位置上,将会看到图2丙所示的现象. 这说明平面镜成像时,物与像的大小相等.

答案：
(1)没有 虚
(2)物与像的大小相等
