《2025年同步练习册明天出版社九年级物理上册鲁科版五四制》

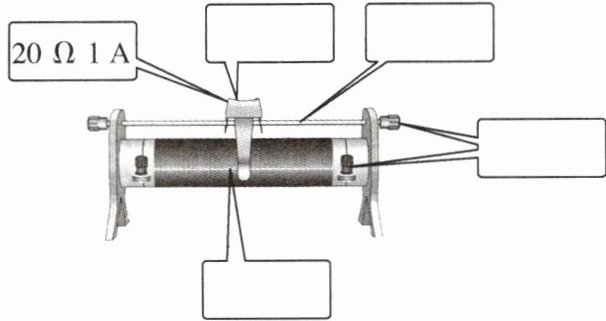

滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻。请在方框中填写该元件各结构的名称。铭牌“20Ω 1A”中的是“20Ω”是指滑动变阻器的最大阻值为20Ω,“1A”是指滑动变阻器允许通过的最大电流为1A。

答案： 通过改变接入电路中电阻丝的长度来改变电阻；滑片；金属杆；接线柱；电阻丝；最大阻值为20Ω；最大电流为1A

1. 一个滑动变阻器上标有“50Ω 1.5A”的字样,其中“50Ω”表示的物理意义是滑动变阻器的最大电阻是 50Ω,“1.5A”表示的物理意义是滑动变阻器允许通过的最大电流是 1.5A。

答案： 滑动变阻器的最大电阻是 50Ω，滑动变阻器允许通过的最大电流是 1.5A

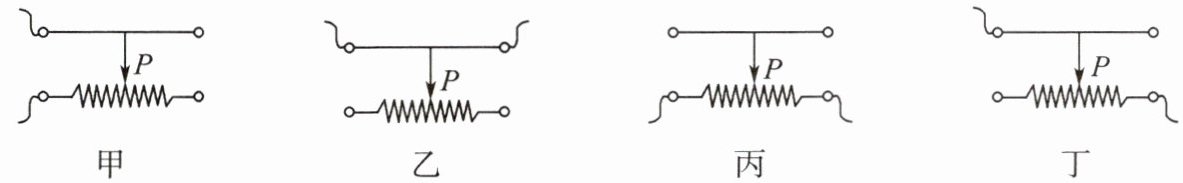

2. 如图所示是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,甲、乙、丙、丁连入电路中电阻的变化情况分别为变大,不变,不变,变小。

答案： 变大　不变　不变　变小

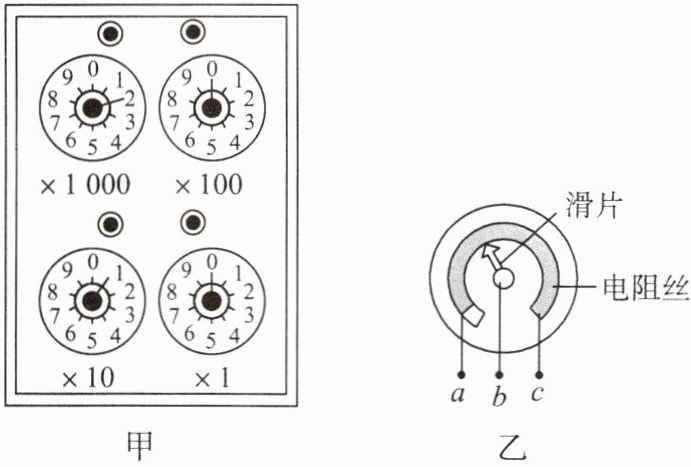

3. 如图甲所示,电阻箱接入电路中的阻值为2010Ω,如图乙为台灯用于调光的电位器结构图。a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连。转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,则电位器在电路中与灯泡的连接方式为串联；若顺时针转动旋钮时,想使灯泡变亮,电位器应连接b、c两个接线柱。

答案： 2010　串　b、c
