知识梳理
1. 串联电路两端的总电压等于各部分电路两端电压之和。
2. 并联电路中各支路两端的电压相等,都等于电源电压。

答案： 1. 各部分电路两端电压；
2. 相等；电源电压。

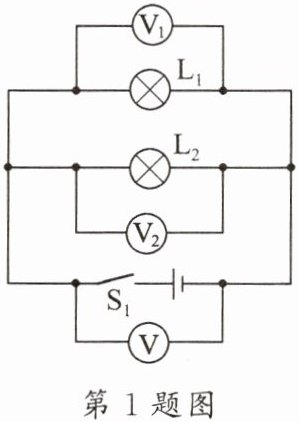

1. 如图所示,灯泡 $ L_1 $ 比 $ L_2 $ 亮,电压表 $ V_2 $ 示数为 $ 6 \, V $,则 $ V_1 $ 和 $ V $ 的示数分别为6 $ V $ 和6 $ V $。你的判断依据是并联电路中各支路两端电压相等，都等于电路两端的总电压。

答案： 6 6 并联电路中各支路两端电压相等，都等于电路两端的总电压

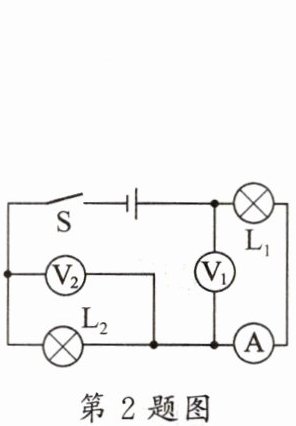

2. 如图所示的电路中,已知电源电压为 $ 9 \, V $,$ V_1 $ 示数为 $ 6 \, V $,$ L_2 $ 电流为 $ 2.5 \, A $,则灯 $ L_1 $ 和 $ L_2 $ 两端的电压分别为6 $ V $ 和3 $ V $,电流表的示数为2.5 $ A $。

答案： 6 3 2.5

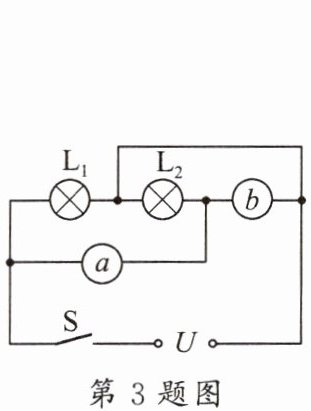

3. 如图所示的电路中,电源电压为 $ 6 \, V $,闭合开关两灯均发光,则 $ a $、$ b $ 分别为电流表和电压表,此时的电路连接形式是并联的,$ L_1 $、$ L_2 $ 两端的电压分别为6 $ V $ 和6 $ V $。

答案： 电流 电压 并 6 6

4. 如图所示,电源电压为 $ 6 \, V $ 且保持不变。当开关闭合时,电压表的示数为 $ 2 \, V $,则 $ L_1 $、$ L_2 $ 两端的电压分别是4 $ V $ 和2 $ V $；当开关断开时,电压表示数为6 $ V $。

答案： 4 2 6

5. 在如图所示的电路中,开关 $ S $ 闭合时,发现只有一盏灯发光,且电压表的示数为电源电压 $ 4.5 \, V $。请分析产生这一现象的原因：灯L₂短路。

答案： 灯L₂短路
