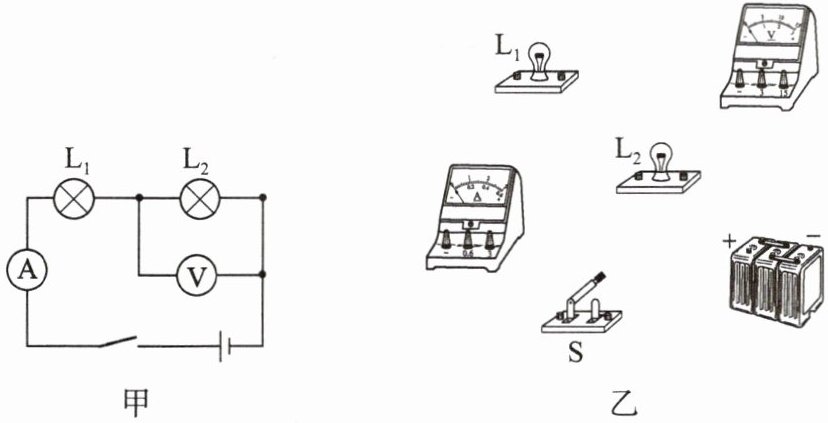

6. 按照如图甲所示的电路图,用笔画线代替导线,将乙图中的元件连接成对应的实物电路图。

答案：

7. 现有一只蓄电池,仍能向外供电,但正、负极的标志已模糊不清,请写出用电压表判别它的正、负极的方法。

答案： 将电压表的正、负接线柱分别与蓄电池的两极相连，观察电压表指针偏转方向。若指针向反向偏转，则与电压表正接线柱相连的是蓄电池的负极，与电压表负接线柱相连的是蓄电池的正极。

思考与实践 据教材“思考与讨论”可知,串联电池组两端的电压等于每节电池两端的电压之和。那么,如果将两节电池并联起来后测量它们两端的电压,它们之间又有怎样的关系呢？

答案： 并联电池组两端的电压等于每节电池两端的电压。

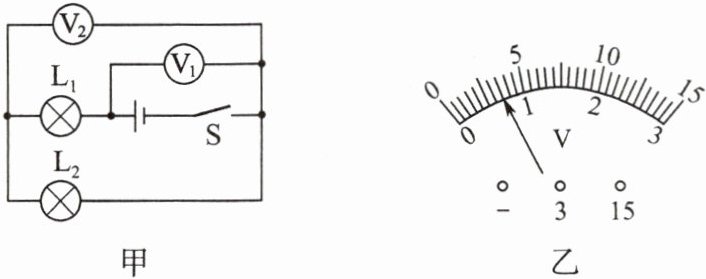

串联分压 如图甲所示的电路中,当闭合开关后两个电压表指针偏转均如图乙所示,则电灯 $ L_1 $ 和 $ L_2 $ 两端的电压分别是多少伏？

答案： 1. 分析电路：L₁与L₂串联，电压表V₁测电源总电压U，V₂测L₂两端电压U₂，由串联电路电压规律得U=U₁+U₂（U₁为L₁两端电压）。
2. 电压表读数：两表指针偏转角度相同，量程不同。V₁测总电压，选0-15V量程（分度值0.5V），指针指在5V处，故U=5V；V₂测L₂电压，选0-3V量程（分度值0.1V），指针指在1V处，故U₂=1V。
3. 计算L₁电压：U₁=U-U₂=5V-1V=4V。
结论：L₁两端电压4V，L₂两端电压1V。
