《2025年同步练习册明天出版社九年级物理上册鲁科版五四制》

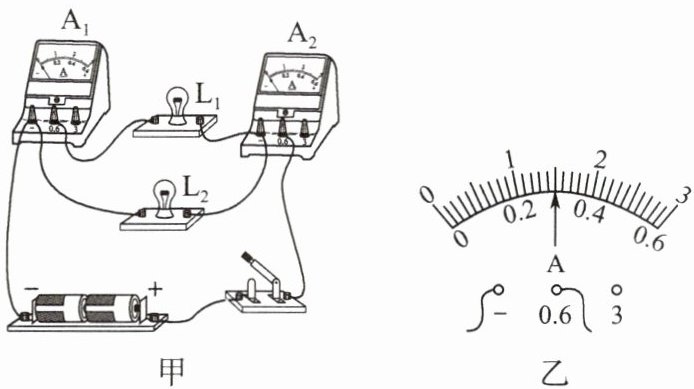

7. 如图甲所示电路,闭合开关S后,一个电流表的示数为0.5 A,另一个电流表的示数如图乙所示。画出电路图并求出流经灯$L_1$和$L_2$的电流。

答案：
7.
(1)
(2)因为两个电流表均连接的是小量程，由题意分析得，A₂示数为0.5A,即干路电流I=0.5A,A₁示数为0.3A,即通过L₁电流I₁=0.3A,在并联电路中干路电流等于各支路电流之和，所以通过L₂的电流为I₂=I−I₁=0.5A−0.3A=0.2A。
8.
(1)
(2)如上图连接电路，闭合开关，观察两灯泡的亮度关系，如果发现灯L₁还是比灯L₂亮，这说明小明的解释是错误的。(注:还可以在电路中串联一个电流表，通过电流表的示数大小关系来判断猜想的正确与否。)

8. 小明在学习电路的基本连接方式时设计了如图所示的电路,当闭合开关S时,发现灯$L_1$比$L_2$亮得多,他认为：此现象可能是由于电流从电源的正极出发,回到电源负极的过程中,每经过一个用电器电流就要减小一些而形成的。

(1)在虚线框中,画出你所设计的电路图。

(2)写出简要的实验步骤,以及通过实验现象或数据判断小明观点是否正确的方法。

答案：
(1) 电路图：
（电源、开关S、电流表A、灯泡L₁、灯泡L₂串联，电流从电源正极出发，依次经过开关S、电流表A、L₁、L₂，回到电源负极）
（2）实验步骤及判断方法：
步骤：
1. 按电路图连接电路，将电流表串联在L₁左侧（靠近电源正极），闭合开关S，记录电流表示数I₁；
2. 断开开关，将电流表改接在L₁和L₂之间，闭合开关S，记录电流表示数I₂；
3. 断开开关，将电流表改接在L₂右侧（靠近电源负极），闭合开关S，记录电流表示数I₃。
判断方法：
若I₁=I₂=I₃，则小明观点错误；若I₁＞I₂＞I₃，则小明观点正确。
