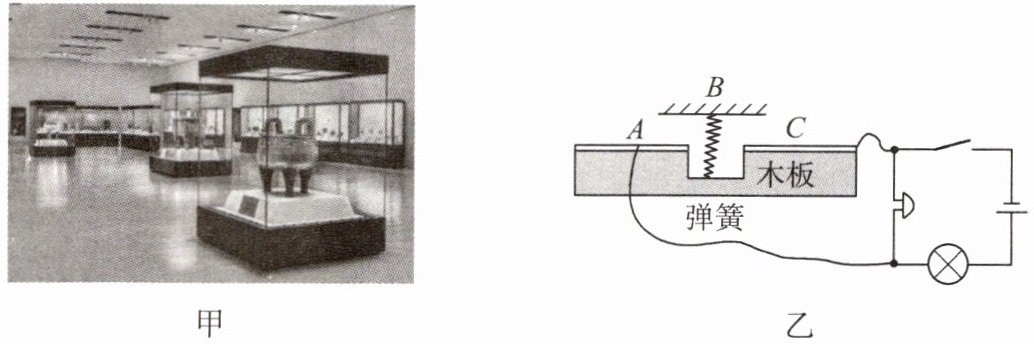

5. 如图甲展示的是一种具有报警功能的文物展示台。假设该展示台的结构如图乙所示,由木板、弹簧、金属片 A、B、C 和报警电路组成,文物放置在金属片 B 上。请你根据图乙说明这个展示台是如何实现防盗报警的。

答案： 当不法分子把物品搬离展示台时，金属片B因弹力作用与金属片A、C分离，随即触发灯光亮起和电铃响起，实现即时的防盗报警功能。

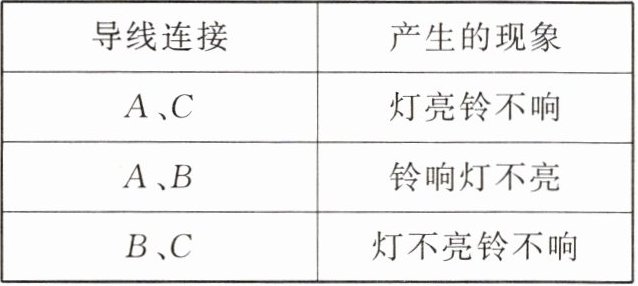

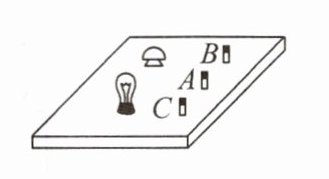

6. 如图所示,某电路封闭在一个盒子内,盒子的面板上有 A、B、C 三个接线柱及灯泡、电铃各一个。为了探究盒内电路结构,小明做了多次实验,实验结果记录如下表。根据实验情况,请你画出电路盒内的电路图。

答案：

7. 如图所示,在楼梯的中间常有一个电灯,在楼梯的上、下两头都能控制它。夜晚上楼时,用开关 $ S_2 $ 开灯,上楼后,为节约用电,再用 $ S_1 $ 关灯；夜晚下楼时,用 $ S_1 $ 开灯,下楼后,再用 $ S_2 $ 关灯。开关 $ S_1 $ 和 $ S_2 $ 都是单刀双掷开关,请你设计上述功能的电路图。用电池、单刀双掷开关、小灯泡和导线组装一个电路,检验一下你的设计是否满足要求。

电池、小灯泡、单刀双掷开关$S_1$、单刀双掷开关$S_2$连接成如下电路：两个单刀双掷开关$S_1$、$S_2$的静触头相互连接，两个单刀双掷开关$S_1$、$S_2$的上端动触头与电池连接，两个单刀双掷开关$S_1$、$S_2$的下端动触头相连后与小灯泡一端连接，小灯泡另一端与电池另一端连接。 经检验，该电路满足题目要求。

答案： 电池、小灯泡、单刀双掷开关$S_1$、单刀双掷开关$S_2$连接成如下电路：
两个单刀双掷开关$S_1$、$S_2$的静触头相互连接，两个单刀双掷开关$S_1$、$S_2$的上端动触头与电池连接，两个单刀双掷开关$S_1$、$S_2$的下端动触头相连后与小灯泡一端连接，小灯泡另一端与电池另一端连接。
经检验，该电路满足题目要求。
