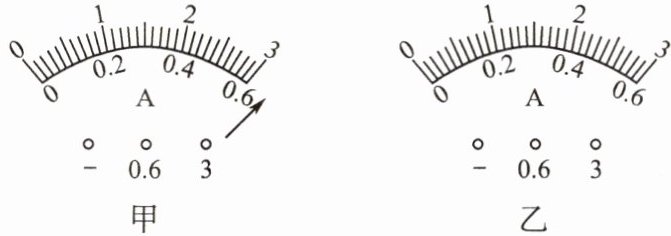

5. 某同学在使用电流表测量通过某一灯泡的电流的实验,闭合开关后,发现电流表的指针偏转到如图甲所示的位置,于是他立即断开开关。
(1)测量时产生这种现象的原因是____；为了完成实验,他下一步应该采取的措施是____。
(2)改正错误后,该同学再闭合开关,发现指针的读数是 $1.8 \, A$,请你在图乙中画出指针的位置。

答案：

(1)电流表的量程选择过小　　电流表换0～3 A的量程
(2)

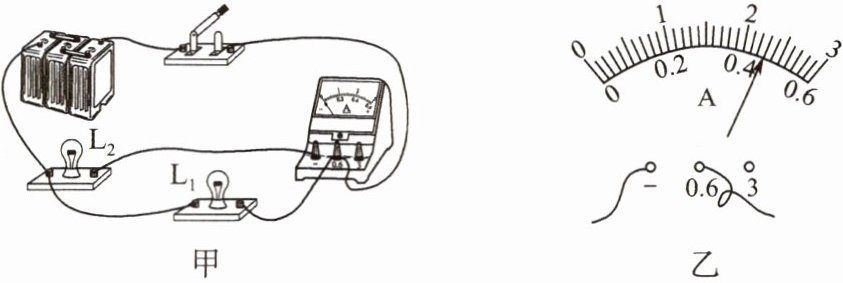

6. 如图所示是小明同学在“用电流表测量电流”的实验中连接的电路。

(1)连接电路时,开关应处于____状态,他应该先用____的量程试触。
(2)若某同学连接的电路如图甲所示,则电流表测的是____的电流；闭合开关后,电流表的示数如图乙所示,此时通过该灯的电流是____$mA$。
(3)只需改动一根导线就可测得总电流,请在图甲中用“$×$”标出需改动的导线,并在原图中画出正确的电路连线。
(4)若闭合开关后,两灯均亮,电流表指针不发生偏转,那么原因可能是____。

答案：

(1)断开　0～3 A　
(2)L₂　460
(3)
(4)电流表被短路

7. 有 $20$ 只小灯泡串联后接在 $220 \, V$ 电路里做节日小彩灯。使用中,由于某一灯泡的灯丝烧断而使全部小灯泡熄灭,因为彩灯上染着颜料,致使无法辨别哪一只小灯泡内部断路。如果只有一只电流表或者一根导线,你将如何查找故障？说出你的查找方法并解释判断原因。

答案： 当只有一个电流表或一根导线时，可用电流表或导线依次并联在各个小灯泡两端，当其余小灯泡发光时，则被并联的小灯泡是断路的。这是因为当电流表或导线短路掉那个烧断的小灯泡时，可使整个电路重新形成通路。
