《2025年同步练习册明天出版社九年级物理上册鲁科版五四制》

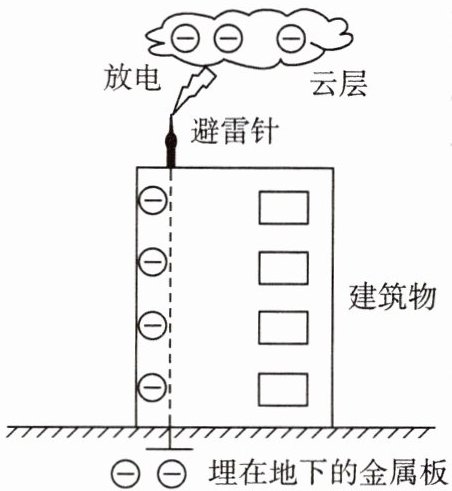

1. 如图所示,带负电的云层靠近建筑物上的避雷针时,避雷针通过尖端放电原理引导雷电,避免雷电直接击中建筑物。下列说法正确的是(D)

A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

答案： D

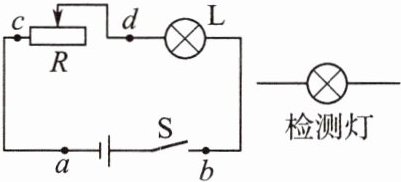

2. 小宇依照如图所示的电路图连接电路,当闭合开关S后,调节滑动变阻器,发现小灯泡L不亮。他利用一个完好的检测灯连接入电路中进行故障检测。接a、b之间时,检测灯发光,接a、d之间时,检测灯不发光。假设导线连接良好,电路中只有一处故障,则电路中的故障可能是(B)

A.开关S断路
B.小灯泡L断路
C.滑动变阻器R短路
D.滑动变阻器R断路

答案： B

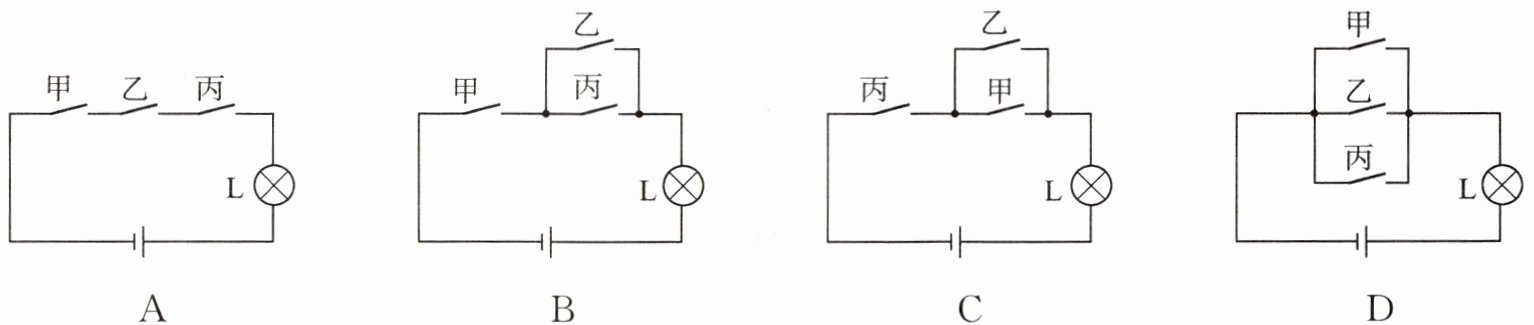

3. 举重比赛有甲、乙、丙三名裁判,其中甲为主裁判,乙和丙为副裁判。若裁判认定杠铃已被举起,就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时,指示杠铃被举起的灯泡L才亮。下列符合这一要求的电路是(B)

答案： B

4. 充电电池充满电后不可长时间通电。为保护电池,小明设计了如图所示的电路原理图。电池充电时,感应开关断开；充满电后,感应开关闭合。下列说法正确的是(D)

A.充电时,充电电池相当于电源
B.充电时,电池的化学能转化为电能
C.充电时,充电电池与指示灯并联
D.充满电后,没有电流通过充电电池

答案： D
