7. 如图所示电路中：

(1)要使灯 $ L_1 $ 和 $ L_2 $ 串联,$ A $、$ B $、$ C $ 三只表应分别是电压表、电流表和电压表；
(2)要使灯 $ L_1 $ 和 $ L_2 $ 并联,$ A $、$ B $、$ C $ 三只表应分别是电流表、电压表和电流表。

答案：
(1)电压　电流　电压　
(2)电流　电压　电流

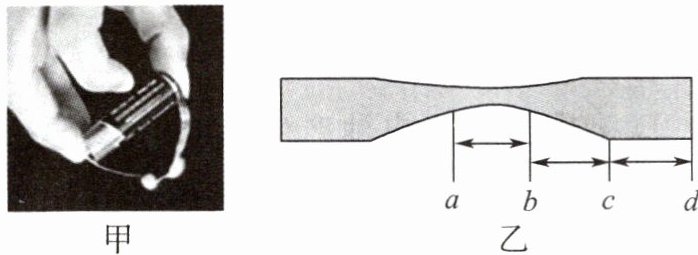

8. 某电视节目中,主持人做了“电池＋口香糖锡纸＝取火工具”的实验：取口香糖锡纸,中间剪掉一些,将锡纸条带锡的一端接在电池的正极,另一端接在电池的负极,很快发现锡纸条开始冒烟、着火,如图甲所示。图乙锡纸条上 ab 段的电阻最大,因为 材料 和长度相同时,横截面积越小 电阻越大。(已知 $ ab $、$ bc $、$ cd $ 长度相等)

答案： ab　材料　横截面积越小

9. 制作水果电池

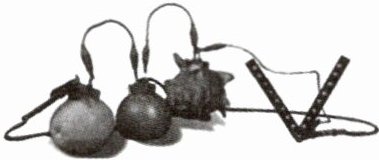

水果不仅可以为我们的身体提供能量,还可以发电。如图所示,几只水果提供的电力足以点亮一排规格相同的发光二极管。亲自做一做,并试着分析下列问题：

(1)水果中储存的是 化学 能。
(2)二极管发光把 电 能转化为 光 能。
(3)水果在电路中扮演了 电源 的角色,它为发光二极管提供了 电压 。
(4)你能确定制作的水果电池的正极和负极吗？选择适合的器材,写出你的判断过程。
选择合适量程的电压表，将水果电池两端接线与电压表正、负接线柱进行试触，观察电压表指针偏转情况。若指针正偏，与正接线柱相触的是水果电池的正极，反之为负极。
(5)制作过程中,你会发现,水果电池有什么缺点？
提供的电压太低(提供电能太少)

答案：
(1)化学　
(2)电　光　
(3)电源　电压　
(4)选择合适量程的电压表，将水果电池两端接线与电压表正、负接线柱进行试触，观察电压表指针偏转情况。若指针正偏，与正接线柱相触的是水果电池的正极，反之为负极。
(5)提供的电压太低(提供电能太少)

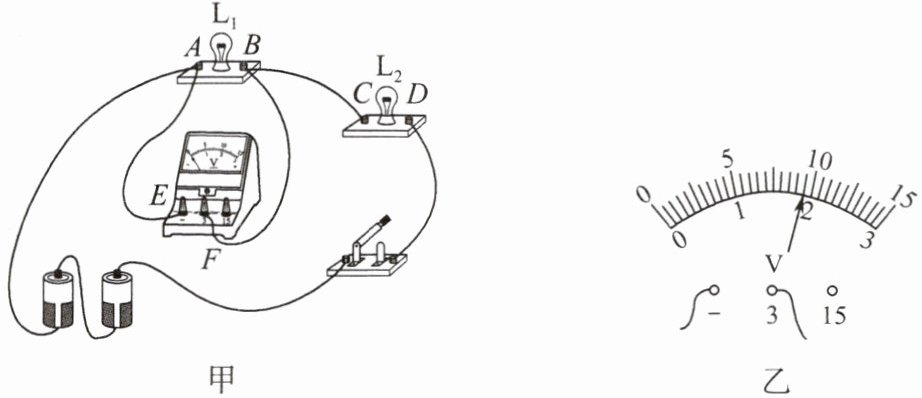

10. 小芳在“探究串联电路电压特点”的实验中,连接好了的实物电路图如图甲所示,请你协助完成：
(1)在方框内画出与图甲对应的电路图,并在电路图中标上 $ L_1 $、$ L_2 $。

(2)在某次测量时,电压表的示数如图乙所示,此时灯 $ L_1 $ 两端的电压为 ____ V。
(3)闭合开关后,小芳发现 $ L_1 $、$ L_2 $ 均不发光,电压表有示数且大小接近 3 V,则电路中出现的故障可能是 $ L_1 $ 发生了 ____(选填“短路”或“断路”)。
(4)排除故障后,小芳在测量了灯 $ L_1 $ 两端的电压后,断开开关,然后将导线 $ AB $ 的 $ A $ 端松开,接到 $ D $ 接线柱上,测量灯 $ L_2 $ 两端的电压。这一做法会造成什么现象？为什么？

答案：

(1) 　
(2)1.9　
(3)断路　
(4)电压表的指针反向偏转;电压表的正、负接线柱接反了。
