《2025年课堂点睛九年级物理上册人教版》

“伏安法”测电阻
(1)实验原理：$R=\frac{U}{I}$。
(2)实验电路图设计(如图所示)。

(3)滑动变阻器的作用:①保护电路；②改变待测电阻两端的电压和电路中的电流。
(4)注意事项:①连接电路时开关应断开；②闭合开关前,滑动变阻器的滑片移到阻值最大处。

答案：
(1)$R=\frac{U}{I}$
(3)①保护电路　②改变待测电阻两端的电压和电路中的电流
(4)①断开　②阻值最大

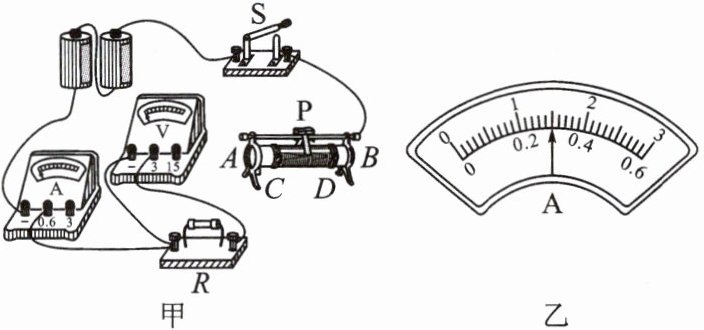

1. 在测量阻值约为 5Ω 的定值电阻 R 的阻值的实验中,电源电压保持 3V 不变,小明和小亮用如图甲所示的器材进行实验。

(1)实验原理是______。
(2)连接电路时,开关应______。用笔画线代替导线将图中的器材连接成完整电路。(要求：滑动变阻器的滑片向左滑动时,电流表的示数增大)
(3)闭合开关 S,将滑动变阻器的滑片 P 移到某处时,电压表的示数为 1.5V,电流表的示数如图乙所示,则被测电阻 R 的阻值为______Ω。
(4)接下来移动滑动变阻器的滑片得出多组电压、电流值,这样做的目的是______。

答案：

(1)$R=\frac{U}{I}$　
(2)断开　解:如图所示　 　　
(3)5　
(4)多次测量求平均值，减小误差

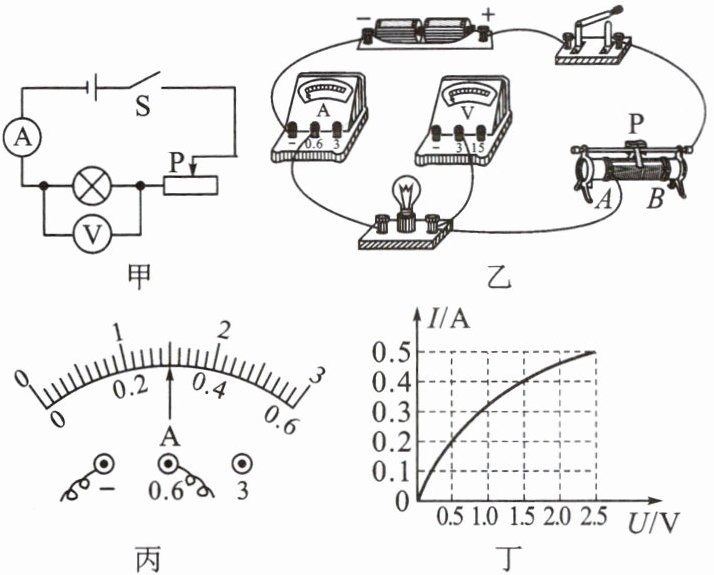

2. (永州市中考)小明在物理实验室用如图甲所示的电路测量小灯泡的电阻。已知电源电压为 3V,小灯泡的额定电压为 2.5V。

(1)根据图甲所示电路图,用笔画线代替导线把图乙中的实物图连接完整。
(2)正确连接电路后,闭合开关前,为了保护电路,应把滑动变阻器的滑片 P 移到______(选填“A”或“B”)端。
(3)闭合开关后,移动滑动变阻器的滑片 P 到不同位置,并记下不同位置时电压表和电流表的示数,某次电流表的指针位置如图丙所示,示数为______A。
(4)通过实验数据作出小灯泡的 I-U 图像如图丁所示,则小灯泡正常发光时的电阻为______Ω；通过图像发现在不同电压下,小灯泡的电阻阻值不同,因此我们大胆推测灯丝的电阻随温度的降低而______(选填“变大”或“变小”)。

答案：

(1)解:如图乙所示 　
(2)B　
(3)0.3　
(4)5　变小
