《2025年课堂点睛九年级物理上册人教版》

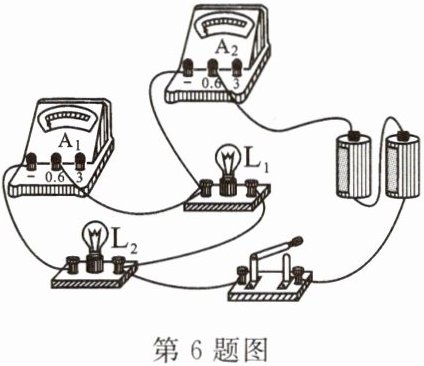

6. (菏泽市中考)关于如图所示的电路有以下判断：$①L_1$和$L_2$两灯泡串联；$②L_1$和$L_2$两灯泡并联；③电流表$A_1$测灯泡$L_1$的电流；④电流表$A_2$测电路中的总电流。其中正确的有(D)

A.①③
B.①④
C.②③
D.②④

答案： D

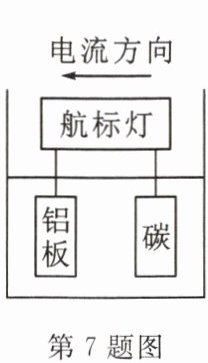

7. (深圳市中考)用航标灯发出的光来让海上的船只看清方位说明光能传递信息,碳是正极,是化学能转换为电能。

答案： 碳　化学

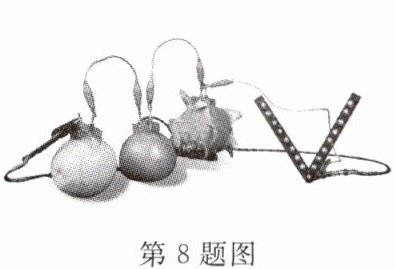

8. 如图所示,酸甜多汁的水果提供的电能点亮了发光二极管,其中水果相当于电路中的电源,发光二极管主要由半导体材料制成。如果其中一个二极管熄灭,其他依然发光,说明熄灭的二极管与其他二极管是并联(选填“串联”或“并联”)的。

答案： 电源　半导体　并联

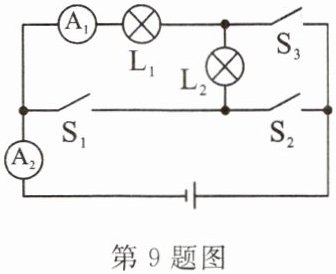

9. 如图所示的电路,只闭合开关$S_2$时,灯$L_1$和$L_2$的电流之比为1:1；只闭合开关$S_1$和$S_3$时,两电流表的指针偏转角度相同,灯$L_1$和$L_2$的电流之比为1:4。

答案： 1:1　1:4

10. (长春市中考)在“探究并联电路中干路电流与各支路电流的关系”的实验中：

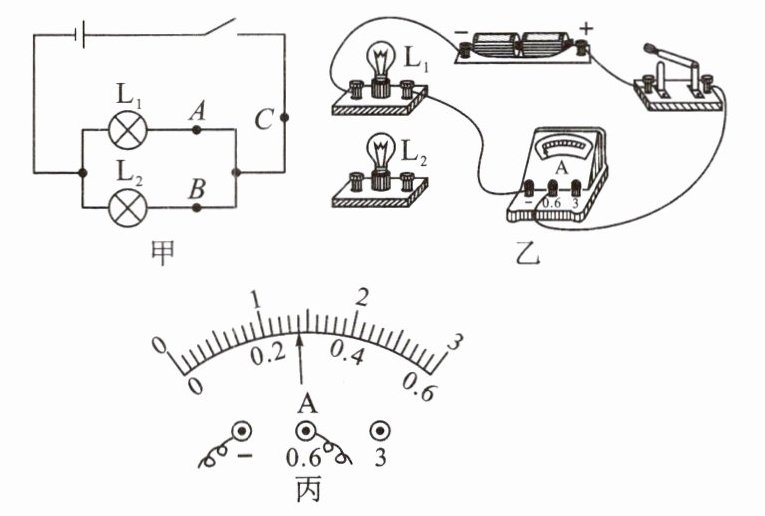

(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的电路连接完整,使电流表测量流过小灯泡$L_1$的电流。连接电路时应____开关。

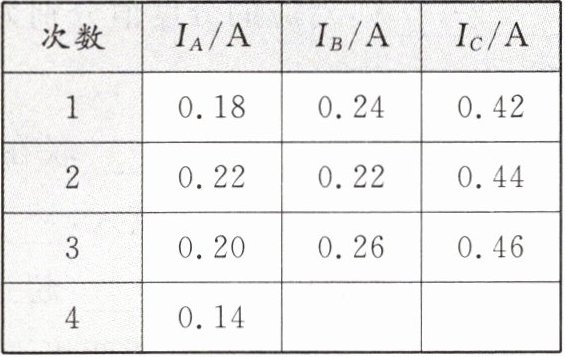

(2)用电流表分别测量A、B、C三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中B点的电流如图丙所示,则Iв= ____A；分析数据可知：并联电路中电流的特点是____。
(3)在第2次实验中测得A、B两点的电流相等,原因可能是_____。

答案：

(1)断开　解:如图所示
　　
(2)0.28　干路电流等于各支路电流之和　
(3)所用灯泡规格相同
