《2025年课堂点睛九年级物理上册人教版》

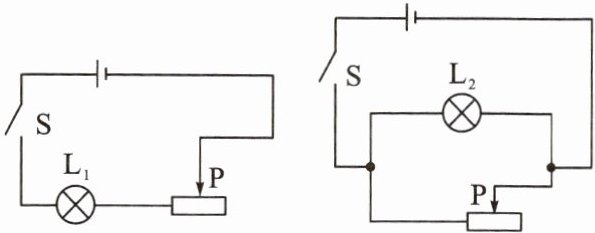

8. 如图所示的两个电路中,电源电压相等,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡$L_1、$$L_2$的亮度变化分别是(D)

$A. L_1、$$L_2$都变亮
B. L1、L2都变暗

C. L1变亮，L2变暗

D. L1变暗，L2的亮度不变

答案： D

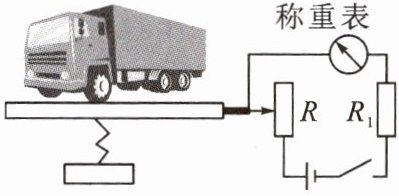

9. 某高速公路收费站开始对过往的超载货车实施计重收费。某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是(B)

A.称重表相当于一个电压表
B.当车辆越重时,称重表的示数越大
C.当车辆越重时,称重表的示数越小
D.电路中的$R_1$是没有作用的

答案： B

10. 如图所示是某同学设计的风力测定仪,O是转轴,OC是金属杆,下连受风板,AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻的接触点,R₀是定值电阻。无风时,OC竖直,风越大,OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合相当于滑动变阻器；风力越大,电流表示数越大；定值电阻R₀的作用是保护电路。

答案： 滑动变阻器　大　保护电路

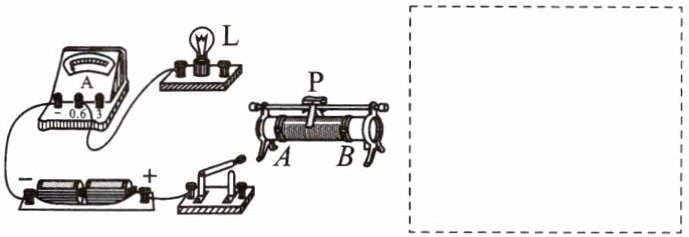

11. 某班同学做“用滑动变阻器改变电流”的实验,电路如图所示。

(1)请用笔画线代替导线将实物图补充完整,要求滑动变阻器滑片向左移动时电流表示数变小,并在虚线框中画出相应的电路图。
(2)开关闭合前,滑动变阻器的滑片P应滑到______(选填“A”或“B”)端。
(3)若要使灯L变亮,滑片P应向______(选填“A”或“B”)端滑动,这时电流表的示数将______。
(4)开始实验后,甲同学发现无论怎样移动滑片P,灯L的亮度都不发生变化,而且一直很亮,这可能是______；乙同学发现移动滑片P时,灯L忽亮忽熄,这可能是______。

答案：

(1)解:如图所示
　　
(2)A
(3)B 变大
(4)同时连接了滑动变阻器上面两个接线柱 滑片接触不良

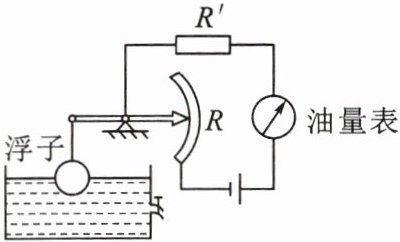

12. 如图所示是一种自动测定油箱内油量的装置的示意图,R是滑动变阻器,它的金属滑片是杠杆的一端。

(1)图中的油量表是电流(选填“电压”或“电流”)表。
(2)当油箱内的油量减少时,滑片将向上(选填“上”或“下”)移动,R接入电路的电阻变大(选填“变大”或“变小”,下同),通过电路的电流将变小,油量表的示数将变小。
(3)定值电阻R'在电路中的作用是保护电路。

答案：
(1)电流
(2)上 变大 变小 变小
(3)保护电路
