《2025年课堂点睛九年级物理上册人教版》

4. 两盏灯与电源、开关组成一个电路,闭合开关后,用电流表测得通过两灯的电流相等,则两盏灯的连接方式(C)
A.一定串联
B.一定并联
C.可能并联
D.一定不是并联

答案： C

5. 如图所示,连入电路中的灯泡$L_1、$$L_2、$$L_3,$各自允许通过的最大电流分别为$I_1、$$I_2、$$I_3,$且$I_1＞I_2＞I_3,$则此部分电路中允许通过的最大电流是(A)

$A. I_3$

$B. I_2$

$C. I_1$

$D. I_1+I_2+I_3$

答案： A

6. 如图的插线板中,a接电源,b接台灯,c接电风扇,两个用电器均正常工作时,a、b、c中的电流分别用Iₐ、Iᵦ、Ic表示,它们之间的关系是(C)

A.Iₐ= Iᵦ
B.Ic= Iₐ+Iᵦ
C.Iₐ= Iᵦ+Ic
D.Iᵦ= Ic

答案： C

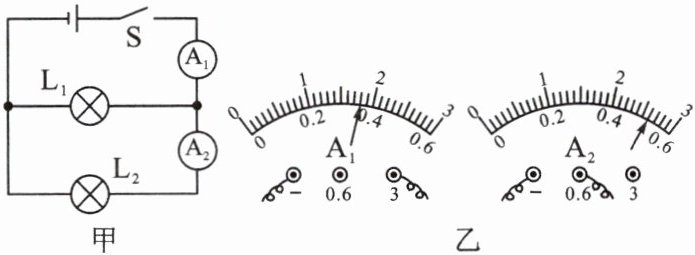

7. 如图甲,当开关S闭合时,两个电流表的示数如图乙所示,则通过灯$L_1$的电流是(B)

A.0.8A
B.1.28A
C.0.52A
D.0.16A

答案： B

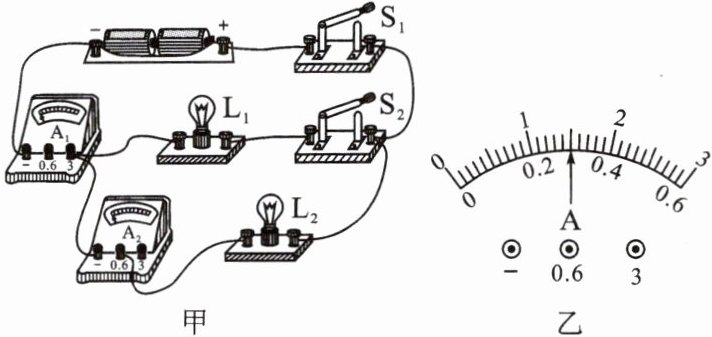

8. 如图甲所示的实物电路中,当开关闭合时,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是(D)

A.通过灯$L_1$的电流为1.5A
B.通过灯$L_1$的电流为0.3A
C.通过灯$L_2$的电流为1.2A
D.通过灯$L_2$的电流为0.3A

答案： D

9. 如图所示,用电流表测量灯L的电流时,电流表所显示的数值实际上是通过它本身的电流值,我们将电流表所显示的数值当作通过灯L的电流值,这是因为串联电路中的电流处处相等。

答案： 串联电路中的电流处处相等

10.(自贡市中考)为保护同学们的视力,自贡很多学校将教室里的日光灯更换为LED护眼灯,教室里的9盏护眼灯的连接方式是并(选填“串”或“并”)联。如果打开护眼灯之后,老师又打开了教室中的多媒体设备,则教室电路中的总电流会增大(选填“增大”“减小”或“不变”)｡

答案： 并 增大

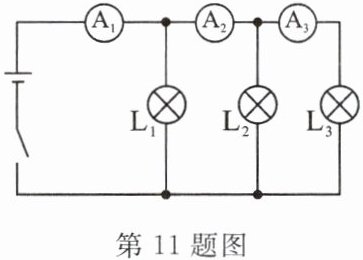

11. 如图所示,电流表$A_1、$$A_2$和$A_3$的示数分别为1.2A、0.8A和0.3A那么通过$L_1$的电流为0.4A,通过$L_2$的电流为0.5A,通过$L_3$的电流为0.3A。

答案： 0.4 0.5 0.3

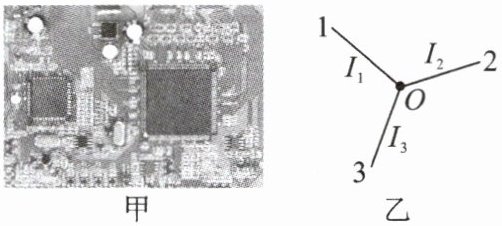

12. [科学推理]如图甲所示,某电子线路板上有多种电路元件,其电路中某一个节点(分支点)O如图乙所示,经测量得知1线路中的电流$I_1$为5mA,2线路中的电流$I_2$为9mA,则3线路中的电流$I_3$(C)

A.一定为5mA
B.一定为4mA
C.可能为14mA
D.可能为9mA

答案： C
