《2025年课堂点睛九年级物理上册人教版》

9. 下列关于串联和并联的说法正确的是(B)
A.并联电路中电流至少有一条路径
B.串联电路中电流只有一条路径
C.在并联电路中,若一个用电器断路,则其余的用电器不可能正常工作
D.在串联电路中,若一个用电器断路,则其余的用电器仍可能正常工作

答案： B

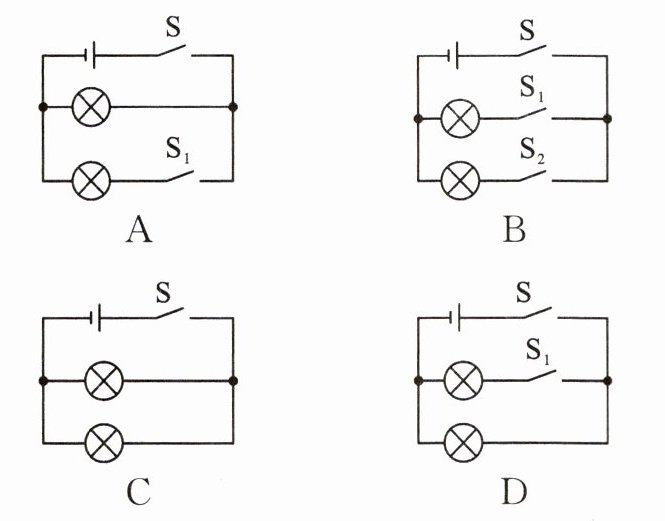

10. 下列电路中两个灯泡都能够独立工作的是(B)

答案： B

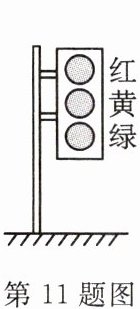

11. 如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断(B)

A.红灯、黄灯、绿灯是串联的
B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联
D.绿灯与黄灯并联后再与红灯串联

答案： B

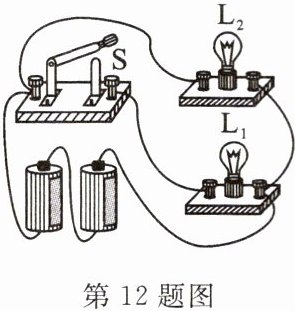

12. 如图所示,闭合开关S,电灯$L_1$和$L_2$的连接方式是并联；断开开关S,会发生的现象是电灯L₁熄灭；电路连接的不妥之处是电灯L₂没有开关控制。

答案： 并　电灯L₁熄灭　　电灯L₂没有开关控制

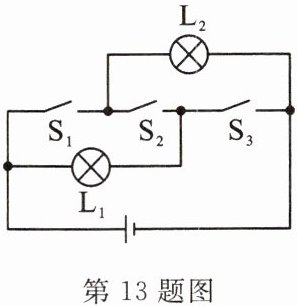

13. (自贡市中考)在如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则小灯泡$L_1、$$L_2$的连接方式是并(选填“串”或“并”)联；若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 并　短路

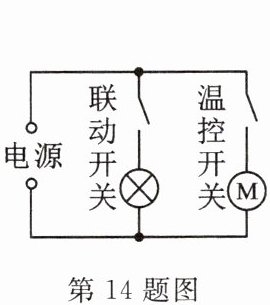

14. 如图所示是家用电冰箱电路图。冰箱压缩机由温控开关自动控制,冷藏室照明灯由冰箱门联动开关控制,冰箱门关闭后,联动开关处于断开状态；冰箱里的温度降低到一定程度后,温控开关会自动断开(选填“断开”或“闭合”)。

答案： 断开　断开

15. 如图所示,请在两个虚线框内选填“电源”和“开关”符号,使开关都闭合时两灯组成并联电路且电流方向和箭头方向一致。

答案：
解:如图所示

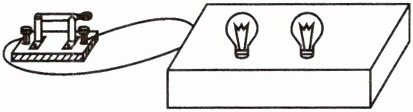

16. [科学推理](成都市中考)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B
