《2025年课堂点睛九年级物理上册人教版》

7. (自贡市中考)由欧姆定律 $ I= \frac{U}{R} $,变形可得 $ R= \frac{U}{I} $,下列说法正确的是(D)
A.导体电阻大小跟它两端的电压成正比
B.导体电阻大小跟通过它的电流成反比
C.导体电阻大小由它两端电压和通过的电流决定
D.导体电阻大小等于它两端的电压与通过的电流的比值

答案： D

8. 如图所示,电源电压 $ U= 10V $,定值电阻 $ R= 20\Omega $,闭合开关 S,电压表的示数是 6V,通过小灯泡的电流是(D)

A.0.8A
B.0.5A
C.0.3A
D.0.2A

答案： D

9. 一只小灯泡正常发光时通过灯丝的电流是 0.3A,灯丝电阻是 6$\Omega$,要测量小灯泡两端的电压,电压表的量程应选用(A)
A.0～3V
B.0～15V
C.两个量程都可以
D.无法判断

答案： A

10. 在“探究电流与电压关系”的实验中,分别用 $ R_1、R_2 $ 两个电阻进行探究,并根据各自的实验数据绘制了如图所示的 $ U-I $ 关系图像,由图像可以得出 $ R_1 $ 与 $ R_2 $ 的大小关系是(A)

A.$ R_1＞R_2 $
B.$ R_1= R_2 $
C.$ R_1＜R_2 $
D.无法确定

答案： A

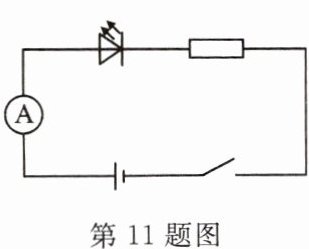

11. 二极管具有单向导电性。如图所示,将一个硅二极管和阻值为 23$\Omega$ 的定值电阻串联,闭合开关,二极管导通,其两端电压为 0.7V,电流表的示数为 0.1A。则定值电阻两端的电压为2.3V,电源电压为3V。

答案： 2.3 3

12. (重庆市中考)将阻值为 10$\Omega$ 的电阻 $ R_1 $ 与另一电阻 $ R_2 $ 接入电源电路,如图所示。闭合开关 S,电流表 $ A_1 $ 的示数为 0.45A,电流表 $ A_2 $ 的示数为 0.3A。求：
(1)通过 $ R_2 $ 的电流；
(2)电源电压。

答案：
(1)解:由图可知:两电阻并联,电流表 $ A_1 $ 测量干路电流,电流表 $ A_2 $ 测量 $ R_1 $ 中的电流;则干路电流:I=0.45A,通过 $ R_1 $ 的电流:$ I_1=0.3A $,因为并联电路中,干路电流等于各支路电流之和,所以通过定值电阻 $ R_2 $ 的电流:$ I_2=I-I_1=0.45A-0.3A=0.15A $;
(2)由 $ I=\frac{U}{R} $ 可得,$ R_1 $ 两端的电压:$ U_1=I_1R_1=0.3A×10\Omega=3V $,因并联电路各支路两端的电压相等,所以,电源电压 $ U=U_1=3V $。

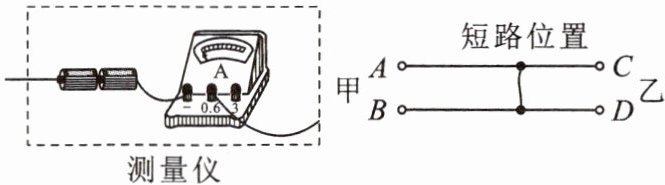

13. [科学探究]甲、乙两地相距 30km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线的电阻与其长度成正比,现输电线在某处发生了短路,为确定短路位置,甲地检修员先用如图所示的测量仪接入 A、B 时,电流表的数据为0A地修员后用相同的测量仪接入 C、D时,电流表的示数为0.3A。则短路位置离甲地(A)
A.18km
B.15km
C.12km
D.10km

答案： A
