《2025年课堂点睛九年级物理上册人教版》

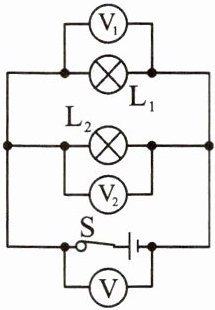

4. 如图所示电路,电压表$V_2$的示数为6V。则下列说法中正确的是(A)


$A. V_1$示数为6V
$B. V_1$示数大于6V
C. V示数小于6V
D. V示数大于6V

答案： A

5. 如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出ab、bc、ac两端的电压分别为$U_{ab}= 3V,$$U_{bc}= 3V,$$U_{ac}= 6V,$在表中记录数据后,下一步应该做的是(D)
A.整理器材,分析数据,得出结论
B.对换$L_1$和$L_2$的位置,再测出一组电压值
C.改变电源电压,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值

答案： D

6. 如图所示,电源电压保持不变,当开关$S_1$闭合$,S_2$断开时,电压表示数为4V；当开关$S_1$断开$,S_2$闭合时,电压表示数为6V,则$L_1$和$L_2$两端电压分别是(A)

A.4V和2V
B.2V和6V
C.4V和6V
D.2V和4V

答案： A

7. 某电路中只有两盏电灯且都能发光,用电压表分别测量它们两端的电压,结果电压不相等,由此判断两盏电灯的连接方式是(B)
A.一定是并联
B.一定是串联
C.串联、并联都有可能
D.无法判断

答案： B

8. 每个节日小彩灯要求的工作电压是3V,要把它们接在36V的电路中且都能够按要求工作,至少要串联12个节日小彩灯。

答案： 串 12

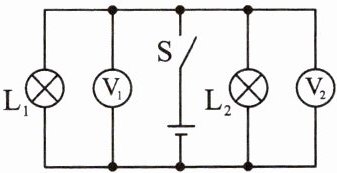

9. 如图所示电路中,闭合开关S后,电压表$V_1$的示数为4.5V,则电压表$V_2 $的示数是4.5V,电源电压是4.5V。

答案： 4.5 4.5

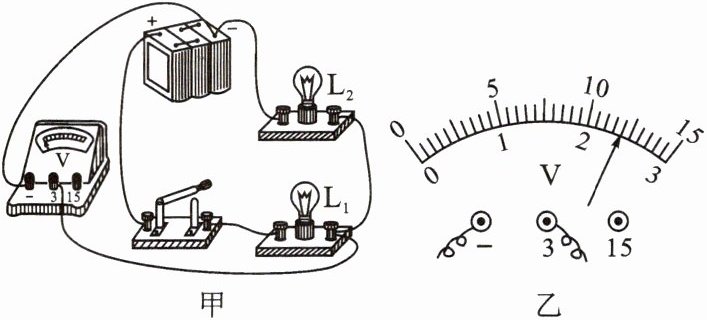

10. 如图甲所示电路中,电压表测量的是______(选填$"L_1"$或$"L_2")$两端的电压,电压表 的示数如图乙所示,若电源电压为6V,则灯$L_1$两端电压为______V。

L₂ 3.6

答案： L₂ 3.6

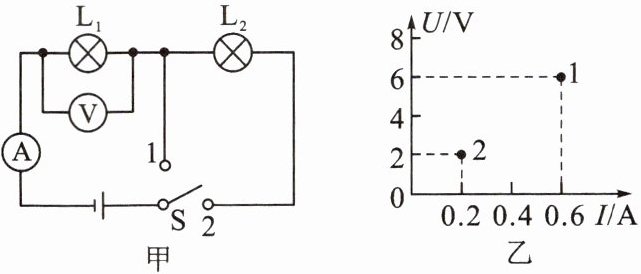

11. 如图甲所示,当开关S由接1转换到接2时,电压表与电流表的示数变化如图乙所示,则开关S接2时$,L_2$两端的电压是4V,电源电压是6V,通过$L_1、$$L_2$的电流相等(选填"相等"或"不相等")。

答案： 4 6 相等

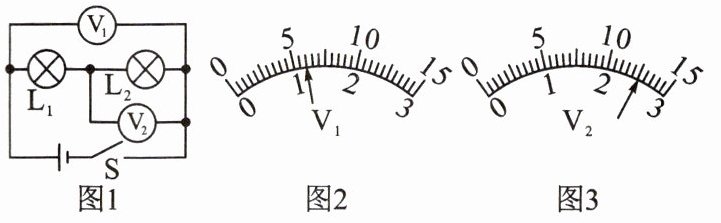

12. [科学推理]如图1所示的电路中,当开关闭合后$,V_1$和$V_2$的示数分别如图2和图3所示。则小灯泡$L_1$两端的电压是3.5V,小灯泡$L_2$两端的电压是2.5V。

答案： 3.5 2.5
