《2025年课堂点睛九年级物理上册人教版》

1. 能改变接入电路中电阻大小的元件叫作变阻器。

答案： 电阻大小

2. 滑动变阻器是通过改变接入电路中电阻丝的长度来改变接入电路中电阻的大小；在电路图中用符号______表示。

答案： 接入电路中电阻丝的长度　接入电路中电阻的大小

3. 滑动变阻器一般串联在电路中,连入一个上接线柱与一个下接线柱；在电路中开关闭合前,应使其连入最大阻值。

答案： 串　上　下　最大

1. 如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造,下列说法正确的是(B)

A.金属棒是绝缘体,瓷筒是导体
B.线圈是用电阻率较大的合金线制成
C.滑片与线圈之间是绝缘的
D.制成线圈的合金线所有表面都是绝缘的

答案： B

2. 如图所示,某滑动变阻器的铭牌上标有“20Ω 2A”的字样,其中“20Ω”表示：该滑动变阻器的最大阻值是20Ω；“2A”表示滑动变阻器允许通过的最大电流是2A。

答案： 该滑动变阻器的最大阻值是20Ω滑动变阻器允许通过的最大电流是2A

3. 在“用滑动变阻器改变电路中电流”的实验中,滑动变阻器连入电路的情况如图所示,连入电路的有效电阻是______(选填“AP”“BP”或“AB”)。闭合开关前,滑动变阻器的滑片P应移到______(选填“A”或“B”)端。

BP A

答案： BP　A

4. 电阻箱是一种箱式电阻器,电阻箱上各旋盘对应的指示点的示数乘以面板上标记的倍数,然后加在一起,就是接入电路的阻值。如图所示,电阻箱的示数为(C)

A.75Ω
B.705Ω
C.750Ω
D.7050Ω

答案： C

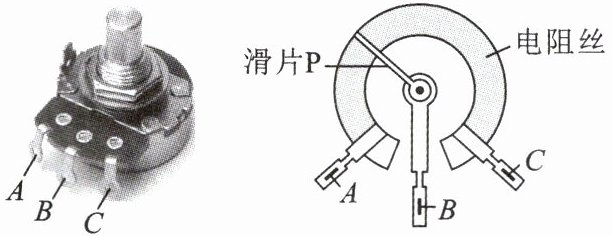

5. 旋转式变阻器(如图所示)与滑动变阻器相比,外形不同,但原理都是通过改变接入电路导体的长度(选填“长度”“材料”或“横截面积”)来改变其接入电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路,当转轴顺时针旋转时,它连入电路的电阻将变大(选填“变大”“变小”或“不变”)。

答案： 长度　变大

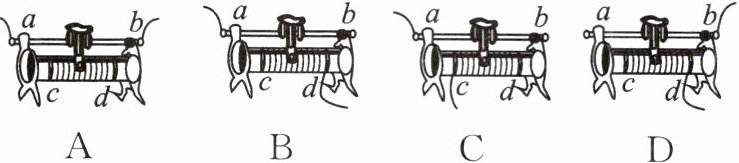

6. 当滑动变阻器的滑片向b端滑动时,下列四种接法中,变阻器阻值变大的是(C)

答案： C

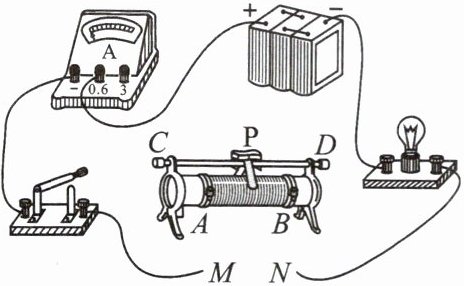

7. 如图所示是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮,则下列接法符合要求的是(A)

A.M接A,N接D
B.M接A,N接B
C.M接B,N接C
D.M接C,N接D

答案： A
