《2025年课堂点睛九年级物理上册人教版》

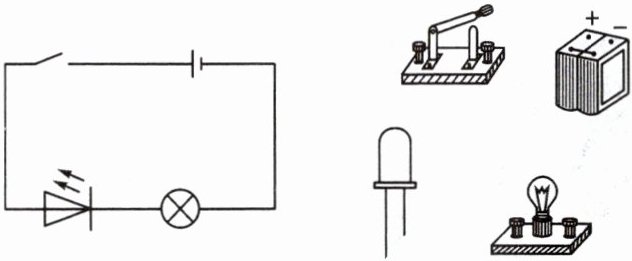

1. 请把下列各元件连成串联电路,并画出对应电路图。

答案：
解:如图所示

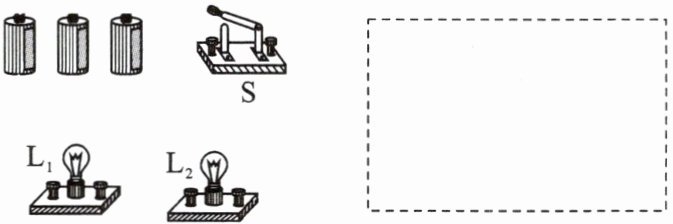

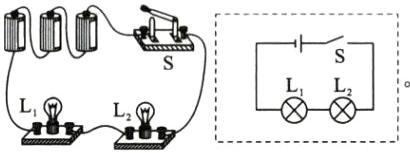

2. 根据实物连接图画出对应电路图。

答案：
解:如图所示

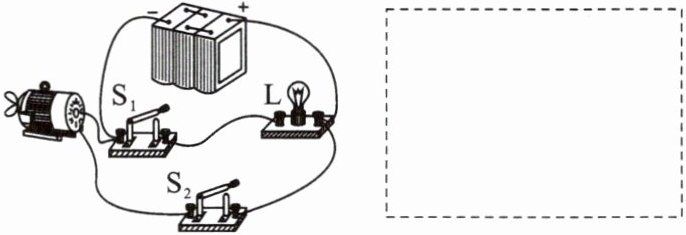

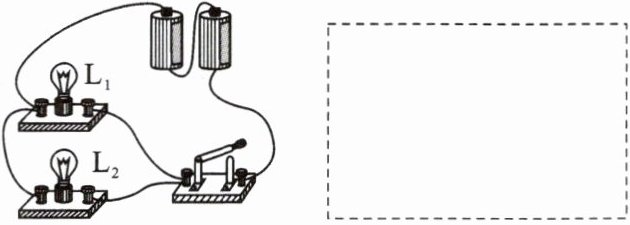

3. 在虚线框里画出如图所示实物图的电路图。

答案：
解:如图所示

4. 根据电路图,用笔画线代替导线将实物图连接完整。

答案：
解:如图所示

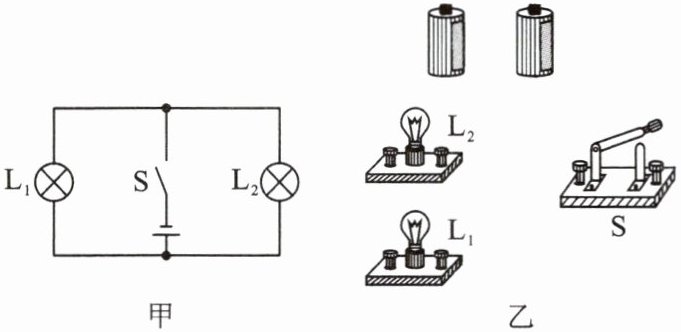

5. 请按电路图甲,用笔画线代替导线把如图乙所示的实物连起来。

答案：
解:如图所示

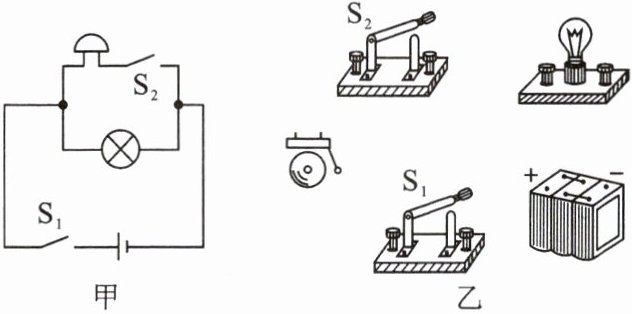

6. 根据如图甲所示的电路图,用笔画线代替导线,将图乙中的元件连接起来。

答案：
解:如图所示

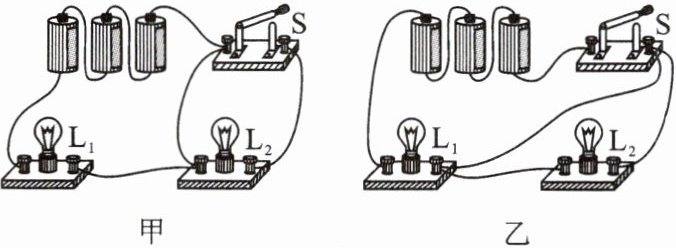

7. 如图所示的实物连接图中,甲图为两灯串联,乙图为两灯并联。图中是否有错？请在错处打“×”,并在原图上加以改正,改动的线要尽量少。

答案：
解:如图所示

(乙图答案不唯一)
