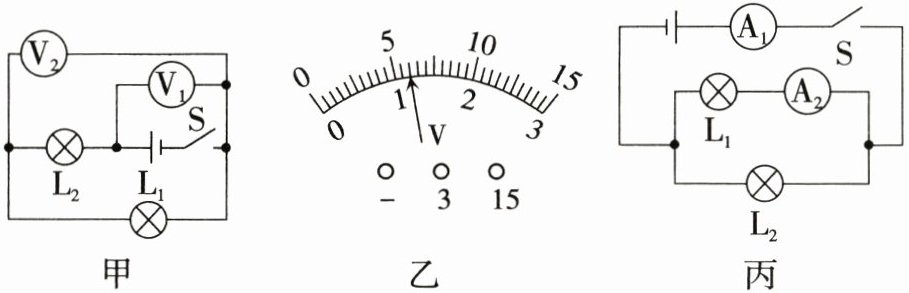

22. 牛顿小组的同学在做“探究串联电路电压特点”的实验时,连接了如图甲所示的电路。当闭合开关S后,小灯泡$L_1$和$L_2$都发光,两电压表指针所指的位置均如图乙所示,请你计算：

(1)小灯泡$L_1$和$L_2$两端的电压；
(2)若将小灯泡$L_1$和$L_2$改接为如图丙所示的电路,电源电压保持不变,闭合开关S后,小灯泡$L_1$和$L_2$都发光,此时电流表$A_1$的示数为1.5 A,电流表$A_2$的示数为1.2 A,则通过小灯泡$L_2$的电流和$L_2$两端的电压。

答案： 解:
(1)由图甲可知,两小灯泡串联,电压表V₁测电源电压,电压表V₂测L₁两端的电压;由于串联电路总电压等于各部分电路两端的电压之和,故电压表V₁的示数大于电压表V₂的示数,由图乙可知,两电压表指针位置相同,则电压表V₁的测量范围为0~15V,分度值为0.5V,示数为6V,电压表V₂的测量范围为0~3V,分度值为0.1V,示数为1.2V;
则小灯泡L₁两端电压为1.2V,(1分)
小灯泡L₂两端的电压U₂ = U - U₁ = 6V - 1.2V = 4.8V。(1分)
(2)由图丙可知,两小灯泡并联,电流表A₂测L₁所在支路的电流,电流表A₁测干路电流,
通过小灯泡L₂的电流I₂ = I - I₁ = 1.5A - 1.2A = 0.3A,(1分)
小灯泡L₂并联在电源两端,电源电压为6V,则小灯泡L₂两端的电压为6V。(1分)
