8.如图所示,通过灯$L_{1}$的电流为0.3 A,通过灯$L_{2}$的电流为0.2 A,通过灯$L_{3}$的电流为0.1 A,现在用$I_{1}$、$I_{2}$、$I_{3}分别表示A_{1}$、$A_{2}$、$A_{3}$的示数。下列说法正确的是


A.$I_{1}= 0.3\ A$
B.$I_{2}= 0.2\ A$
C.$I_{3}= 0.6\ A$
D.$I_{1}= 0.6\ A$

答案： D 解析 电流表A₁测干路电流，电流表A₂测通过灯L₂、L₃的总电流，电流表A₃测通过灯L₃的电流，则I₃ = Iₐ₃ = 0.1A，I₂ = Iₐ₂ = I₂ + I₃ = 0.2A + 0.1A = 0.3A，I₁ = Iₐ₁ = I₁ + I₂ + I₃ = 0.3A + 0.2A + 0.1A = 0.6A，故选D。

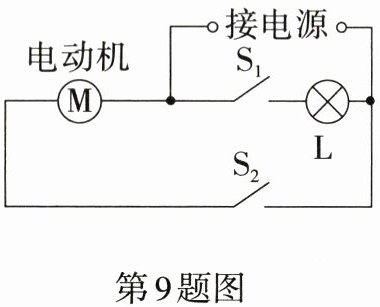

9.如图是电冰箱的电路简化示意图。M是压缩机内的电动机,L是电冰箱内的照明灯泡。根据你的了解,下列说法错误的是

A.电冰箱门打开时,灯泡L与电动机并联
B.电冰箱门关上时,灯泡L与电动机串联
C.电冰箱门关上时,$S_{1}$就自动断开
D.电冰箱内温度降到设定值,$S_{2}$就自动断开

答案： B 解析 由图知，电动机和灯泡是并联的，且都由各自的开关控制，所以电动机与灯泡可以不同时工作，A不符合题意，B符合题意；当电冰箱门打开时，S₁就自动闭合，灯泡亮，当电冰箱门关上时，S₁就自动断开，灯泡不亮，C不符合题意；当电冰箱内温度降到设定值时，S₂自动断开，电动机停止工作，D不符合题意。故选B。

10.如图所示,在"用电流表测电流"的实验中,电路的其他部分都已连接完毕,只有导线M还未连入电路。下列说法正确的是

A.M与a接线柱相连且闭合开关时,电路会发生短路故障
B.M与b接线柱相连且闭合开关时,电流表测的是干路电流
C.M从a接线柱改接到b接线柱,闭合开关时电流表示数减小
D.M与电流表"0.6"接线柱相连,闭合开关,电流表测$L_{1}$的电流

答案： B 解析 M与a接线柱相连且闭合开关时，两个灯泡并联，电流表测量灯泡L₂所在支路的电流，电路不会发生短路故障，A错误；M与b接线柱相连且闭合开关时，电流表测的是干路电流，B正确；M接a接线柱时，电流表测量灯泡L₂所在支路中的电流，M接b接线柱时，测量干路中的电流，干路中的电流大于任意一个支路的电流，C错误；M与电流表“0.6”接线柱相连，闭合开关，电流表测量灯泡L₂所在支路的电流，D错误。

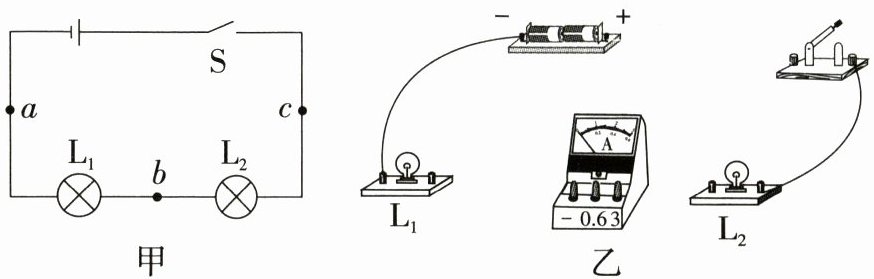

11.在"探究串联电路中各处电流的关系"的实验中,小红同学选用两个不同规格的小灯泡组成了如图甲所示的串联电路。


实验思路:
(1)用一个电流表分别______(选填"并联"或"串联")接在a、b、c三处测量电流,并比较电流表示数的大小。
实验过程及结论:
(2)①连接电路时,开关应______。
②她先把电流表接在a处,闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是______。(填字母序号)
A.某段导线断开
B.某接线柱处接触不良
C.某灯泡被短路
D.电流表被烧坏
③若测得a处电流为0.2 A,请用笔画线代替导线在图乙中把小红测量b处电流时的电路连接完整,导线不能交叉。
④实验得到的结论是:在串联电路中,______。
交流及评价:

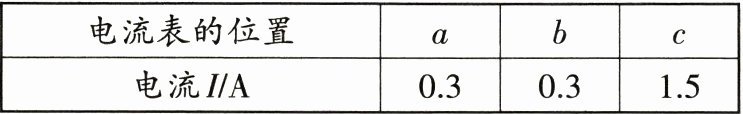

(3)如表所示是本次实验时小红同学得到的一组数据,其中明显错误的数值是______,造成错误的原因可能是______。
|电流表的位置|a|b|c|
|电流I/A|0.3|0.3|1.5|

答案：

(1)串联
(2)①断开 ②B ③如图所示(2分)
　　　　
④电流处处相等
(3)1.5 电流表选用小测量范围却按大测量范围读数
解析
(2)②两灯串联，若某段导线断开，则电路断路，两灯都不发光，电流表示数为0，A不符合题意；若某接线柱处接触不良，则电路时通时断，两灯的亮度不稳定，电流表的指针来回摆动，B符合题意；若某灯泡被短路，这个灯不发光，另一个灯发光，电流表有示数，C不符合题意；若电流表被烧坏，则电路断路，两灯都不发光，电流表示数为0，D不符合题意。故选B。
