16. 小梦在复习笔记中记录了如下错题,请你帮助她找出错误之处、分析错因并写出正确解答过程。
错题记录
如图所示的电路中,闭合开关后,电压表$V_1$和$V_2$的示数分别为2.5 V和1.2 V,则灯泡$L_1$两端的电压是多少？
解：由图可知,电压表$V_1$测电源两端的电压,电压表$V_2$测$L_2$两端的电压,则灯泡$L_1$两端的电压$U_1= U_$总$ - U_2= 2.5 V - 1.2 V= 1.3 V。$

错题改正
错误之处：______
错因分析：______
正确解答：______

答案： 错误之处:电压表V₁测电源两端的电压
错因分析:电压表V₁测量对象不清楚
正确解答:解:由图可知,灯泡L₁与L₂串联,电压表V₁测量L₁两端的电压,即电压表V₁的示数为L₁两端的电压,则灯泡L₁两端的电压U₁=2.5V。(2分)

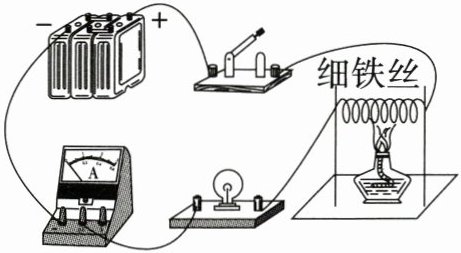

17. 如图所示的电路,闭合开关后,电流表的示数为0.4 A；给细铁丝加热一段时间后,观察到小灯泡的亮度逐渐变暗,电流表的示数将____(选填“＞”“＝”或“＜”)0.4 A,其原因是______。

答案： ＜　细铁丝的电阻随温度的升高而增大

18. 阅读短文,回答问题。
太阳能路灯
太阳能路灯已被广泛普及。它由太阳能电池板、控制器、24 V的蓄电池组、LED灯、灯杆及灯具外壳等组成,如图甲所示。如图乙、丙是其结构示意图和工作时的能量流程图,灯杆顶端安装有太阳能电池板,白天光线强时,太阳能电池板为蓄电池充电,夜晚光线弱时,蓄电池为LED灯供电照明,实现自动照明。
LED发光二极管是一种半导体器件,它具有工作电压低(2~4 V)、耗能少、寿命长、稳定性高、响应时间短、对环境无污染、多色发光等优点,它与普通的白炽灯发光原理不同,可以把电能直接转化为光能,因而其发光效率较高,是新一代固体冷光源,将逐步取代传统光源。

(1)利用太阳能给蓄电池充电时,蓄电池相当于______(选填“电源”或“用电器”)。
(2)如图乙所示,当白天光线强时,开关S与______(选填“b”或“c”)接通。
(3)LED灯主要由______(选填“导体”“半导体”或“超导体”)材料制成,可以把电能直接转化成光能。它之所以节能,被称为冷光源,是因为电热转换损耗的能量比白炽灯______(选填“高”或“低”)。
(4)为使LED发光二极管正常工作,应将几个LED发光二极管______(选填“串联”或“并联”)才能安全使用。

答案：
(1)用电器
(2)b
(3)半导体　低
(4)串联
