《2025年经纶学典提高班四年级科学上册教科版》

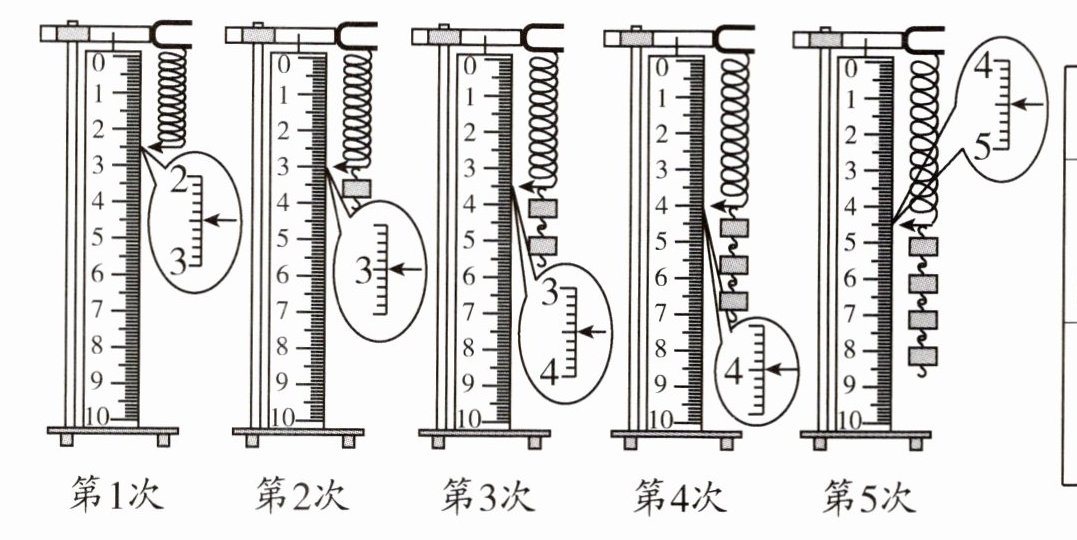

4. 某同学在研究轻质弹簧的长度与拉力变化的关系时,进行了如图所示的实验。已知每个钩码重为0.5 N,刻度尺的分度值是1 mm。

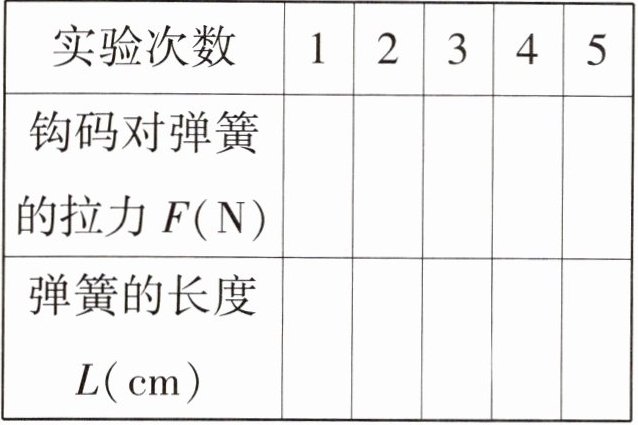

|实验次数|1|2|3|4|5|
|钩码对弹簧的拉力F(N)|______|______|______|______|______|
|弹簧的长度L(cm)|______|______|______|______|______|


(1)请将观察到的数据填入实验记录表中。

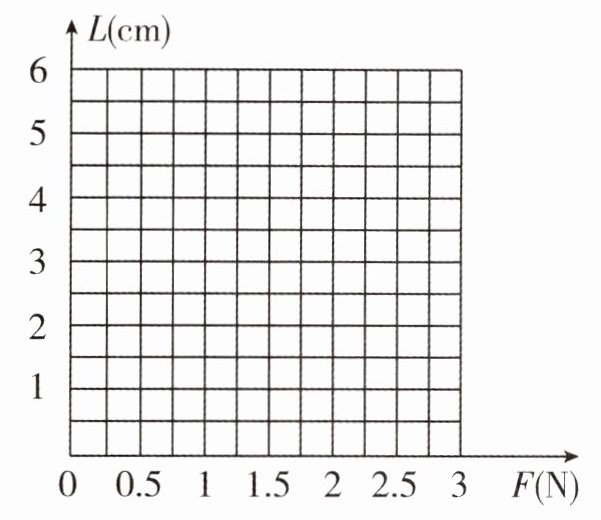

(2)根据实验数据,在坐标图内作出弹簧长度L随拉力F变化的关系图像。
(3)实验中弹簧长度L和拉力F的关系:在一定范围内,弹簧受到的______越大,弹簧伸长得______。

答案：
(1) 实验次数 1 2 3 4 5 钩码对弹簧的拉力F(N) 0 0.5 1 1.5 2 弹簧的长度L(cm) 2.5 3.0 3.5 4.0 4.5 解析:根据每次实验的钩码个数，可以确定钩码对弹簧的拉力分别是:0N、0.5N、1N、1.5N、2N。刻度尺的分度值是1mm,根据箭头指示的位置，可以读出弹簧的长度分别是:2.5cm、3.0cm、3.5cm、4.0cm、4.5cm。
(3)拉力 越长

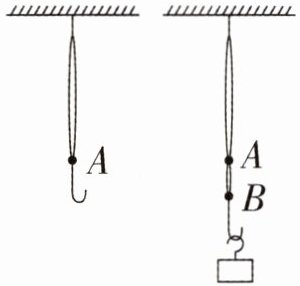

5. 状状想制作一个简易弹簧测力计。他找来一根最大可以挂10 N重物的橡皮筋,先将橡皮筋上端固定在硬纸板上,下端挂上用曲别针作成的简易挂钩。静止时橡皮筋下端在A点处,再在挂钩上挂上重5 N的物体,静止时橡皮筋下端在B点处,如图所示。
(1)弹簧测力计是利用“弹力越大,弹簧伸得越______”的原理制成的。
(2)要在这个测力计上标一个“0”刻度,标在______(填“A”或“B”)点更合适。
(3)如果将挂钩上重5 N的物体取下,再在挂钩上挂上一个重4 N的物体,橡皮筋下端将会在( )。
A. B点位置
B. B点略偏上的位置
C. B点略偏下的位置

答案：
(1)长
(2)A
(3)B
