《2025年暑假Happy假日八年级物理通用版》

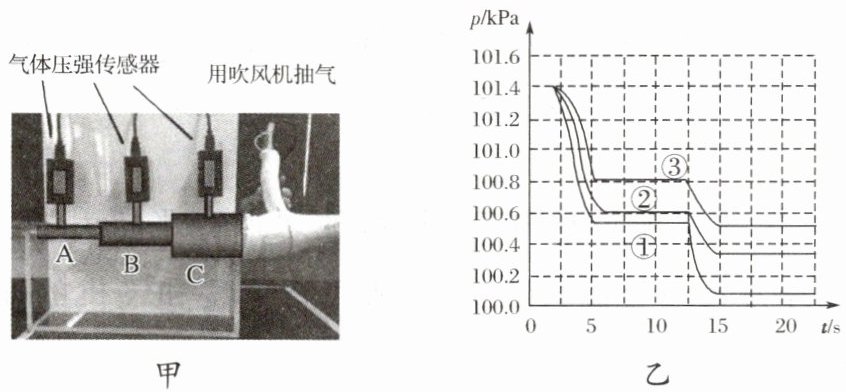

17. 【科学探究】物理课上,王老师利用传感器为同学们做“探究流体压强与流速的关系”的演示实验,装置如图甲所示。装置中A、B、C三节直径不同的塑料管连接在一起,右端与吹风机的尾部相连,当用吹风机抽气时,在同一时间内,通过每个管子的气体总量相同,则细管内气体流速比粗管内气体流速____(选填“大”或“小”)。
(1)将三个气体压强传感器探头分别插入三节管中,传感器与电脑相连,打开吹风机抽气时,电脑屏幕如图乙所示,已知①②③三条图线分别对应粗细不同的三节管中气体压强随时间变化的情况,由图像可知:平稳流动的气体,流速大处压强____。图线③反映的是装置中____(选填“A”“B”或“C”)塑料管的气体压强随时间变化的情况。
(2)当王老师将抽气的吹风机调换挡位后,图像中①②③三条图线出现了下移,由此可以判断三节管中气体的流速____(选填“增大”或“减小”)。
(3)实验后同学们继续研究了飞机机翼的形状,它上表面弯曲,下表面较平直。当飞机起飞时,机翼上下方气体流速不同,机翼上下表面就存在着____。

答案： 【解析】：
- 当用吹风机抽气时，在同一时间内，通过每个管子的气体总量相同，根据流量公式$Q = Sv$（$Q$为流量，$S$为横截面积，$v$为流速），细管横截面积$S$小，则细管内气体流速$v$比粗管内气体流速大。
- （1）由图乙可知，平稳流动的气体，流速大处压强小。因为$A$管最细，气体流速最大，压强最小，图线①压强最小，所以图线③反映的是$C$塑料管（最粗，流速最小，压强最大）的气体压强随时间变化的情况。
- （2）图像中①②③三条图线出现了下移，即压强变小，根据流速大压强小可知，三节管中气体的流速增大。
- （3）飞机机翼上表面弯曲，下表面较平直，当飞机起飞时，机翼上方空气流速大，压强小，机翼下方空气流速小，压强大，所以机翼上下表面就存在着压强差（压力差）。
【答案】：
大
(1)小；$C$
(2)增大
(3)压强差（压力差）
